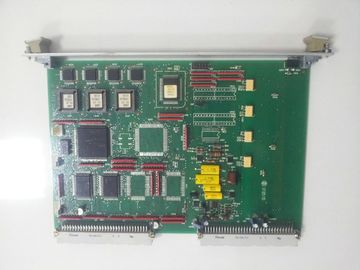

Único serviço eletrônico do conjunto da placa do PWB da camada FR-4 para o PWB & o PCBA no campo médico e da saúde
Nossos serviços para o conjunto do PWB
-
Re-disposição para encurtar o tamanho da placa
-
Fabricação desencapada da placa de PC
-
Conjunto de SMT/BGA/DIP
-
Obtenção componente completa ou a fonte substitute dos componentes
-
Chicote de fios do fio e conjunto de cabo
-
Peças de metal, peças de borracha e peças plásticas que incluem a factura do molde
-
Conjunto mecânico, do caso e da borracha do molde
-
Teste funcional
-
Os reparos e a inspeção do secundário-terminado/terminaram bens
Nossas capacidades para o conjunto do PWB
|
Escala do tamanho do estêncil
|
736 milímetros x 736 milímetros
|
|
Min. Passo de IC
|
0,30 milímetros
|
|
Máximo PWB Tamanho
|
410 milímetros x 360 milímetros
|
|
Min. Espessura do PWB
|
0,35 milímetros
|
|
Min. Tamanho da microplaqueta
|
0201 (0,6 milímetros X 0,3 milímetros)
|
|
Máximo BGA Tamanho
|
74 milímetros X 74 milímetros
|
|
Passo da bola de BGA
|
1,00 milímetro) (do minuto/F3.00 milímetros (máximo)
|
|
Diâmetro de bola de BGA
|
0,40 milímetros (minuto) /F1.00 milímetros (máximo)
|
|
Passo da ligação de QFP
|
0,38 milímetros (minuto) /F2.54 milímetros (máximo)
|
|
Freqüência da limpeza do estêncil
|
1 vez/5 ~ 10 partes
|
Nossas capacidades para segurar a fabricação desencapada da placa de PC
Entradas de dados da fabricação: Dados RS-274-X ou RS-274-D de Gerber com os arquivos da lista e da broca da abertura, arquivo do projeto com Protel, PAD2000, POWERPCB, ORCAD
Camadas 2-30 litro
O material datilografa Fr-4, Fr-5, Alto-Tg, halogênio livre, Rogers,
Isola, Taconic, Arlon, Teflon, alumínio baseado
Máximo Painel Dimensão 39000mil * 47000mil/1000mm * 1200mm
Tolerância ±4mil ±0.10mm do esboço
Espessura 8mil-236mil da placa/0.2mm-6.0mm
Tolerância ±10% da espessura da placa
Espessura dieléctrica 3mil-8mil/0.075mm-0.20mm
Min. Largura de trilha 3mil/0.075mm
Min. Espaço 3mil da trilha/0.075mm
Espessura externo HOZ-6OZ/17um~210um do Cu
Espessura interna HOZ-6OZ/17um~210um do Cu
Tamanho de bocado da perfuração (CNC) 6mil-256mil/0.15mm-6.50mm
Dimensão terminada 4mil-236mil do furo/0.1mm-6.0mm
Tolerância ±2mil/±0.05mm do furo
Tolerância ±2mil/±0.05mm da posição do furo
Tamanho 4mil do furo de perfuração do laser/0.1mm
12:1 da ração do aspecto
Solde o verde da máscara, o azul, o branco, o preto, o vermelho, o amarelo, o roxo, etc.
Ponte mínima 2mil da máscara da solda/0.050mm
Diâmetro de furo obstruído 8mil-20mil/0.20mm-0.50mm
Controle ±10% V-marcando da impedância
HASL de terminação de superfície, HASL (sem chumbo), ouro da imersão, lata da imersão,
Prata da imersão, OSP, ouro duro (até 100u ")
-
UL e TS16949: 2002 marcas
-
Exigências especiais: vias enterrados e cegos, controle da impedância, através da tomada, do BGA que soldam e do dedo do ouro
-
Perfilamento: perfuração, distribuição, V-corte e chanfradura
-
Os serviços do OEM a todos os tipos de conjunto da placa de circuito impresso assim como de produtos encerrados eletrônicos são proporcionados
Nossa experiência da fabricação inclui, mas não é limitada:
|
Campos do livro de nota
|
PLACA DO CARREGADOR
|
INVERSOR
|
PROCESSADOR CENTRAL DO PODER
|
CARTÃO DE LVDS
|
PLACA DO IR
|
|
CARTÃO-MATRIZ DO LCD
|
PLACA DO DIODO EMISSOR DE LUZ
|
CARTÃO DE RAM
|
PLACA DE DADOS
|
PLACA DA BATERIA
|
|
CARTÃO-MATRIZ DE DVR
|
PLACA DE USB
|
LEITOR DE CARTÃO
|
PLACA AUDIO
|
ISDN MODEN
|
|
Campos do PC
|
2,5 polegadas HDD
|
PC/MAC FDD
|
ACOPLAMENTO
PORTO
|
PORTO REPILICATOR
|
CARTÃO DE PCMCIA
|
|
3,5 polegadas HDD
|
SATA HDD
|
ADAPTADOR
|
ROM DE DVD
|
SSD
|
|
Campos das telecomunicações
|
TEVÊ DE DVBT.ATSC
|
UNIDADE DE GPS
|
UNIDADE DE GPS DO CARRO
|
ADSL MODEN
|
RECEPTOR de 3.5inch DVB-T
|
|
Campos audio & video
|
JOGADOR DO MPEG 4
|
INTERRUPTOR DE KVM
|
LEITOR DE EBOOK
|
CAIXA DE HDMI
|
CAIXA DE DVI
|
|
Campos de segurança eletrônicos
|
CARTÃO-MATRIZ DA TEVÊ DO LCD
|
CARTÃO-MATRIZ DE DVR
|
PLACA DO CCD
|
CÂMERA DO IP
|
CÂMERA DO CCTV
|
|
Saúde
& campos médicos
|
UNIDADE DE DIGITAL TEMS
|
TERMÔMETRO DE ORELHA
|
MEDIDORES DE TESTE DA GLICEMIA
|
MONITOR DA GORDURA CORPORAL
|
MONITOR DA PRESSÃO SANGUÍNEA DE DIGITAL
|
|
Campos da aplicação do diodo emissor de luz
|
LÂMPADA DO AUTOMÓVEL DO DIODO EMISSOR DE LUZ
|
LUZ DA CORDA DO DIODO EMISSOR DE LUZ
|
BULBO DO DIODO EMISSOR DE LUZ
|
EXTERIOR
EXPOSIÇÃO DE DIODO EMISSOR DE LUZ
|
ILUMINAÇÃO DA PROJEÇÃO
|
|
Teste campos do instrumento
|
OSCILOSCÓPIO
|
FONTE DE ALIMENTAÇÃO
|
L.C.R. MEDIDOR
|
ANALISADOR DE LÓGICA
|
MULTÍMETRO
|
|
Campos dos produtos electrónicos de consumo
|
PLACA DOS SENSORES
|
PLACA DE MOTORISTA
|
PLACA DE USB DVIVER
|
IMPRESSORA CÓDIGO DE BARRAS
|
LEITOR DE MP3
|
|
MÓDULO DO PAINEL SOLAR
|
TABULETA DA PENA
|
CUBO DE USB
|
LEITOR DE CARTÃO DE USB
|
MOVIMENTAÇÃO DO FLASH DE USB
|
Obtenha umas citações de Fortunemount para seu inquérito feito sob encomenda do produto (OEM)
A fim calcular uma cotação exata, a lista abaixo representa a informação que mínima nós precisamos de você.
-
Os dados completos dos arquivos de Gerber para a placa de PC desencapada
-
Bill eletrônico das números da peça do fabricante de detalhe da lista de peças do material, de referências usadas e componentes da quantidade.
-
Indique por favor se nós podemos usar as peças alternativas para componentes passivos
-
Desenhos de conjunto
-
Tempo do teste funcional pela placa
-
Padrões de qualidade exigidos
-
Amostra (se possível)
-
Exigências do volume
-
Date a cotação precisa de ser submetido
Dê boas-vindas à ordem pequena.
Email nós para encontrar como nós podemos encher suas exigências
