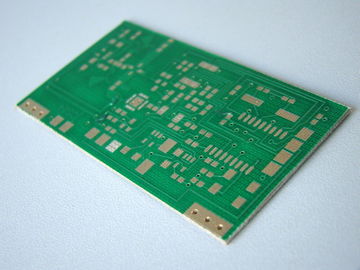

1. Material FR4 frente e verso placa do PWB do cobre de 1 onça
2. Máscara verde da solda, ouro da imersão
3. com preço competitivo
Capacidade geral das especificações
Exigências materiais:
| Tamanho |
Tamanho de Max.Finshed |
20,9” x24.4” (530mm x 620mm) |
| Espessura da placa |
Padrão |
0,004" to0.16 “±10% (0.1mmto4.0mm±10%) |
| Mínimo. |
Único frente e verso: 0,008" ±0.004” (0.2mm ±0.1mm) |
| 4-layer: 0,01" ±0.008” (0.4mm ±0.1mm) |
| 8-layer: 0,01" ±0.008” (0.4mm ±0.1mm) |
| Curva e torção |
< 7=""> |
| Peso de cobre |
Peso exterior do Cu |
0.5oz ~ 3.0oz |
| Wight interno do Cu |
0.5oz ~ 3.0oz |
| Materiais estratificados |
FR-4, FR-1, FR-2, CEM-1, CEM-3 |
Exigências do processo:
| Máscara da solda |
Cor |
verde, luz - verde, marrom branco, preto, escuro, amarelo, vermelho, azul |
| Afastamento de máscara mínimo da solda |
0,003" (0.07mm) |
| Espessura |
0,0005" - 0,0007" (0.012mm-0.017mm) |
| Silkscreen |
Cor |
Branco, preto, amarelo, vermelho, azul, verde |
| Min. Tamanho |
0,006" (0.15mm) |
| Revestimento de superfície |
HASL, pb de HASL livram, ouro da imersão, prata da imersão, lata da imersão, O.S.P (Entek), chapeamento de S/G, ENEPIG, chapeamento de G/F, carbono |
Controle da qualidade:
| Teste elétrico |
Verificador de voo da ponta de prova |
Y |
| Impedância controlada |
Tolerância |
±10% |
| Verificador da impedância |
Tektronix TDS8200 |
| Distribuição |
Teste dos moinhos de extremidade |
± 0,006" (0.15mm) |
| Tolerância do CNC |
±0.004” (0.1mm) |
| V-corte da profundidade do V-Corte |
FR-4 (1/3+-0.1mm); FR-1, FR-2, CEM-1, CEM-3 (1/2+-0.1mm) |
| ângulo V-CUT do V-corte |
15°, 18°, 30° |
| V-CUT |
linha, furo, V-forma |
Capacidade da fabricação para a placa do PWB
1). Tipo material: CEM-3, FR-4, FR-4-TG170/TG180, halogênio livram, Rogers, Arlon, Taconic, Isola, PTFE, Bergquist
2). Tratamento de superfície: HASL, HASL sem chumbo, HAL, ouro instantâneo, ouro da imersão, OSP, dedo do ouro
Palting, chapeamento de ouro grosso seletivo, prata da imersão, lata da imersão, tinta do carbono, máscara peelable
3). Cor da máscara da solda: Green/MATT verde/azul/Yello/branco/preto/vermelho
4). Tamanho da placa: 650mm*1000mm
5). Camada da placa: 1L-26L
6). Espessura da placa: 0.2mm a 6.0mm
7). Espessura de cobre terminada: 0,5 onças a 6 onças
8). Tamanho furado Min. do furo: 3mil (0.075mm)
9). Min. Linha largura/entrelinha: 3mil/3mil
10). Espessura de cobre no furo: >20um
11). Tolerância da espessura da placa: ±10%
12). Tolerância do esboço: Distribuição: ±0.1mm, perfurando: ±0.1mm
13). Tolerância do furo: PTH: ±0.076mm, NPTH: ±0.05mm
14). tolerância do controle da impedância: ±10%
15). Urdidura e torção: <0>
16). Testado perto: Verificador da Vôo-Ponta de prova, verificador do dispositivo elétrico, inspeção visual
17). Exigências especiais: Vias enterrados e cegos, controle da impedância, PWB grosso do Cu, ouro do chapeamento da selectividade 30 micropolegadas
18). Perfilamento: Perfuração, distribuindo, V-CUT, chanfrando
19). Certificado: UL, ISO 9001, ISO14001, ROHS
20). Nós temos um sistema de gestão da qualidade do som, asseguramos a qualidade de todos os produtos
Fabricação da elevada precisão
Nosso princípio é simples, “actua de cor, faz o melhor.”
Nossa força é distinta, “anos de experiências no campo do PWB e do PCBA”
Nosso objetivo é realizável, “ser o fornecedor o mais seguro do PWB e do PCBA.”
Nossa orientação é clara, “foco em protótipos e baixo ao negócio de volume médio”
