Introdução
O conjunto do PWB é um processo que exija o conhecimento não apenas de componentes e de conjunto do PWB mas igualmente do projeto da placa de circuito impresso, da fabricação do PWB e de uma compreensão forte do produto final. O conjunto da placa de circuito é apenas uma parte do enigma a entregar o produto perfeito a primeira vez.
Os circuitos de San Francisco são uma solução de uma paragem para todos os serviços da placa de circuito assim que nós somos entrincheirados frequentemente com o processo de produção do PWB do projeto ao conjunto. Através de nossa rede forte de sócios bem-provados do conjunto e da fabricação do circuito, nós podemos fornecer as capacidades as mais avançadas e quase as mais ilimitadas para sua aplicação do protótipo ou do PWB da produção. Salvar o problema que vem com o processo da obtenção e tratar os vendedores múltiplos dos componentes. Nossos peritos encontrá-lo-ão as melhores peças para seu produto final.
Serviços do conjunto do PWB:
conjunto do protótipo da Rápido-volta
conjunto da Volta-chave
Conjunto parcial da volta-chave
Conjunto da remessa
Conjunto sem chumbo complacente de RoHS
Conjunto de Non-RoHS
Revestimento constituído
Caixa-construção e empacotamento finais
Processo de conjunto do PWB
Furo-----Exposição-----Chapeamento-----Etaching & descascamento-----Perfuração-----Teste elétrico-----SMT-----Solda da onda-----Montagem-----TIC-----Teste da função-----Teste da temperatura & da umidade
Serviços do teste
Raio X (2-D e 3-D)
Inspeção do raio X de BGA
Teste de AOI (inspeção óptica automatizada)
Teste da TIC (teste no circuito)
Teste funcional (a nível da placa & do sistema)
Ponta de prova de voo
Capacidades
Tecnologia da montagem/peças de superfície (conjunto de SMT)
Dispositivo do Através-Furo/peças (THD)
Peças misturadas: Conjunto de SMT & de THD
BGA/micro BGA/uBGA
QFN, POP & microplaquetas sem chumbo
2800 pino-contagem BGA
0201/1005 componentes passivos
0,3/0,4 passos
Pacote do PNF
CCGA sob-enchido Aleta-microplaqueta
Pino intermediário/Pilha-acima de BGA
e mais…
Detalhes do produto:
Condições de Pagamento e Envio:
|
| Realçar: | DIODO EMISSOR DE LUZ PCBA,Conjunto feito sob encomenda do PWB |
||
|---|---|---|---|

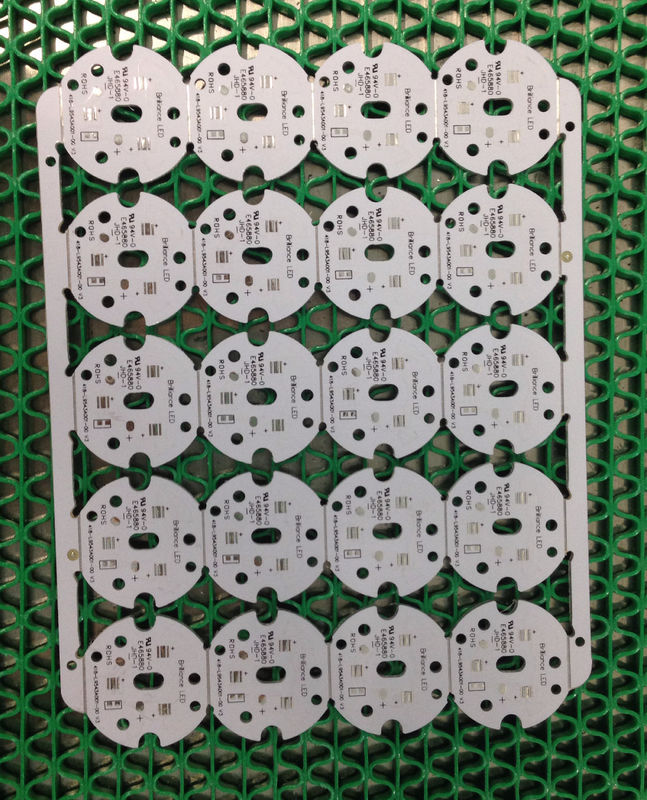

Fabricação profissional da placa do PWB, placa de circuito impresso flexível para o bulbo do diodo emissor de luz
| Lugar de origem: |
Guangdong, China (continente)
|
Marca: |
semshine
|
Número de modelo: |
PWB do alumínio SPCB-700
|
| Matéria-prima: |
alumínio
|
Espessura de cobre: |
1 onça
|
Espessura da placa: |
2.0mm
|
| Min. Tamanho do furo: |
0.3mm
|
Min. Linha largura: |
0.15mm
|
Min. Entrelinha: |
0.15mm
|
| Revestimento de superfície: |
HASL
|
máscara do sloder: |
branco
|
Tolerância da espessura da placa: |
+/--10%
|
| ângulo do V-corte: |
25° 30° 45° 60°
|
Twist&Wrap: |
≤ 0,5%
|
Arquivo: |
Protel 99se P-CAD Autocad Cam350
|
| Embalagem interna: |
Embalagem do vácuo, saco de plástico para o PWB do alumínio
|
Embalagem exterior: |
Embalagem padrão da caixa para o PWB do alumínio
|
Serviço: |
PWB e PCBA
|
| Camada: |
escolha tomado partido
|
máscara de seda: |
parte traseira
|
| Detalhes de empacotamento: | Embalagem interna: Embalagem do vácuo, saco de plástico para a embalagem exterior do PWB do alumínio: Embalagem padrão da caixa para o PWB do alumínio |
| Detalhe da entrega: | 6-15 dias |
Boa vinda a Semshine
- PWB do alumínio da fabricação da eletrônica, placa de alumínio do PWB, PWB do alumínio para o diodo emissor de luz com tinta branca da máscara da solda
- Um serviço da parada PCBA, dos componentes que compram, produção do PWB, conjunto, testando
- Projeto & conjunto do PWB
- Forneça a prototipificação
- Fonte de uma paragem de SMT&PCBA
- produto da Rápido-volta
Especificação da fabricação do PWB
| 1 | Descrição | Especificação do PWB |
| 2 | Material | FR-4/HTG150-180 FR-4/CEM-1/CEM-3/Aluminum |
| 3 | Camada | 1-20 |
| 4 | Espessura da placa | 0.2mm- 4.0mm |
| 5 | Tolerância da espessura da placa | +/--10% |
| 6 | Espessura de cobre | 17.5um-175um (0.5oz-5oz) |
| 7 | Largura mínima do traço | 0.15mm |
| 8 | Largura mínima do espaço | 0.15mm |
| 9 | Diâmetro mínimo da perfuração | 0.2mm |
| 10 | Espessura do cobre de PTH | 0.4-2mil (10-50um) |
| 11 | Tolerância gravura a água-forte | ±1mil (±25um) |
| 12 | ângulo do V-corte | 25°, 30°, 45°, 60° |
| 13 | Força da pérola da linha | ≥ 6lb/in (≥ 107g/mm) |
| 14 | Controle e tolerância da impedância | 50Ω±10% |
| 15 | Twist&Wrap | ≤ 0,5% |
| 16 | Soldermask | Verde, vermelho, azul, branco, preto, amarelo |
| 17 | Revestimento/chapeamento de superfície | HASL/chapeamento de HASL/OSP/Gold/imersão sem chumbo Gold/ENIG |
| 18 | Certificado | ROSH. ISO9001, certificado do UL |
| 19 | Arquivo | Protel 99se/P-CAD/Autocad/Cam350 |
| 20 | Embalagem interna | Embalagem do vácuo, saco de plástico |
| 21 | Embalagem exterior | Embalagem padrão da caixa |
Termos detalhados para o conjunto do PWB
| 1 | Quantidade | Conjunto do PWB do volume de Prototype&Low, de 1 placa a 250, é para a especialidade, mas nós podemos segurar ordens até 1000 |
| 2 | Tipo de conjunto | SMT e Através-furo |
| 3 | Tipo da solda | Pasta solúvel em água da solda, Leaded e sem chumbo |
| 4 | Componentes | Vozes passivas para baixo ao tamanho 0201 BGA e VFBGA Microplaqueta sem chumbo Carries/CSP Conjunto frente e verso de SMT Passo fino a 08 mil. Reparo e Reball de BGA Remoção da parte e Substituição-Mesmo serviço do dia |
| 5 | Tamanho da placa desencapada | Mais menor: polegadas 0.25x0.25 Mais maior: polegadas 20x20 |
| 6 | Formatos de arquivo | Bill de materiais Arquivos de Gerber Arquivo do Picareta-N-Lugar (XYRS) |
| 7 | Tipo de serviço | Volta-Chave, Volta-Chave parcial ou remessa |
| 8 | Empacotamento componente | Corte a fita Tubo Carretéis Peças fracas |
| 9 | Gire o tempo | O mesmo serviço do dia a um serviço de 15 dias |
| 10 | Teste | Teste de voo da ponta de prova Teste da inspeção AOI do RAIO X |
Pedidos dos arquivos do conjunto do PWB ou do PWB
1. Arquivos de Gerber da placa desencapada do PWB
2. BOM (Bill de material) para o conjunto
A curto o prazo de execução, por favor recomenda-nos amavelmente se há alguma substituição aceitável dos componentes.
3. Dispositivos elétricos do guia & do teste do teste caso necessário
4. Arquivos de programação & ferramenta de programação caso necessário
5. Diagrama esquemático caso necessário
Prazo de execução
Amostras: 3-4 dias
Produção em massa: 7-15 dias (dependa da quantidade)
Termos do pagamento
T/T, Western Union
Pontas da compra
a. Se você quer comprar nosso PWB, você deve fornecer arquivos formais de um Gerber ou arquivo ou qualquer outra coisa semelhante de *.pcb.
b. Se você quer comprar pela grande quantidade, peça por favor Mr.Hank.
c. Se você quer comprar o PCBA, você deve fornecer os arquivos de Gerber, o arquivo de *.pcb, a lista etc. de BOM.
d. Se você quer reproduzir alguma placa exsited do PWB para você, fornecer-nos por favor primeiramente imagens muito claras, a seguir se você é satisfeito com nossa cotação da avaliação, a seguir para enviar-nos o autêntico, assim que pode cloná-lo para você.
e. Se nenhuma do acima pode o ajudar, contacte-nos por favor diretamente por Skype, por QQ ou por email. Nós estamos muito contentes de responder às perguntas que você faz, sua satisfação somos nosso destino final.
