Detalhes do serviço:
1) O PWB rápido com em 12 horas, 24 horas e 48 horas estão disponíveis.
2) Nenhum MOQ para o PWB, o PCBA, o FPC e o PWB de Alu.
3) As placas são RoHS complacente com UL.
4) Os coordenadores com sobre 10 anos de experiência de funcionamento podem oferecer-lhe sugestões profissionais.
5) Capacidade da produção da fábrica de 15000 sqm/mês.
6) Padrão da inspeção da qualidade: Classe IPC-6012 II.
7) Matéria-prima: FR4, Olá!-tg FR4, alumínio, alta freqüência (Rogers, Taconic, F4B, Arlon etc.), PI, ANIMAL DE ESTIMAÇÃO.
Revestimento de superfície
HAL, HASL sem chumbo, ouro da imersão, chapeamento de ouro, dedo do ouro, prata da imersão, lata da imersão, OSP, tinta do carbono
Vantagens
cartão-matriz industrial do elevado desempenho 1.Embedded. (2.0cm ultrathin)
memória de 2.DDR3 1066/1333/1600MHz, soquete de SO-DIMM de elevação máxima a 4GB.
3.Support WIFI, cartão de 3G SIM, dual o porto do LAN RJ45 de 1000M, SSD de SATA do apoio mini, mais eficiência.
booting/plug and play do poder 4.Support, Temporizador-poder-em.
definição de 5.Support 1080P HDMI de elevação máxima a: 1920*1200; Apoio 24bit LVDS de duplo canal; Definição de VGA de elevação máxima a: 2048*1536.
6.Reliable, estabilidade alta, de baixo nível de ruído, consumo da baixa potência. Perfeitamente apropriado para o ANÚNCIO Player/AIO machine/IPC/VOD/Car PC/HTPC etc.
Especificação industrial do PWB do controle
Processador do processador central
• ATMEL AT91SAM9G45, núcleo de ARM926EJ-S
• 400MHz
Memória da RDA RAM
• 128MB DDR2 RAM, 133MHz, ônibus de dados 32bit
Armazenamento INSTANTÂNEO
• 512K a bordo DataFlash (DB45041D)
• 128M*8bits a bordo NandFlash (K9F1G08U0B) poderia mudar uma grande capacidade ou uma microplaqueta industrial de acordo com a exigência de cliente
Relações
• 2*100 pino 0.8mm B espaçando a B (os conectores são - temperatura - testado 350°C alto e sísmico-testado)
Outros recursos a bordo
• DM9161 pescam a microplaqueta, apoiam o Ethernet de 10M/100M com MII o modo, mais compatível do que RMII;
• 1.8V, 3.3V, entrada da tensão 5.0V
Especificação & tamanho do PWB
• Usar seis assoalhos do processo da elevada precisão do PWB, e tem as melhores propriedades elétricas e desempenho do anti-bloqueio
• 74 x 53 x 1.5mm
Parâmetros de trabalho
• Temperatura de trabalho: -20°C~ 70°C (o usuário do grupo poderia personalizar -40°C~ 85°C)
• Escala de umidade: 5%~ 95%, Não-Condensando-se
Consumo da baixa potência
• fonte de alimentação de DC 5v, consumo da baixa potência, <1W
Detalhes do produto:
Condições de Pagamento e Envio:
|
Realçar: | Máquina de roteamento do PWB,Máquina do separador do PWB |
---|

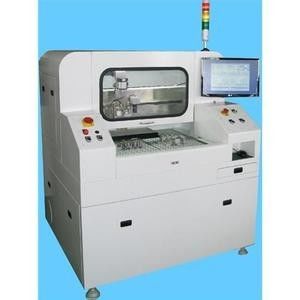

Máquina profissional 400W do router do PWB Depaneling de Windows XP
Lista de peças da máquina
I. Hardware | |
EIXO | Eixo e inversor da estrela da manhã |
CCD | Linha câmeras industriais de Sony 520 |
LENTE | Computar EX2C |
Parafuso | Importações do parafuso da bola de terra da precisão de TBI |
Guia | HIWIN que alarga o trilho de guia linear importado |
MOTOR | Série de JiaBao LCF |
CARTÃO DO I/O CONTRONL | HFC PCI-9074 |
CARTÃO DO MOTORISTA CONTRONL | HFC PCI-9074 |
CARTÃO DE I/O | PCI-9074-64pcs/-38pcs |
Limpeza estática | Série de STATIC-ST401A |
Computador | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G) |
Relação da máquina | AOC LCD17”, rato de Logitech |
2. software | |
Sistema de controlo | Windows XP profissional (Service3, v.3244) |
GUI da operação | Chinês Windows XP |
O programa edita | Inline |
Sistema da visão | Offset do CCD AOTU |
Sistema de controlo | Versão de F 1.0.2 |
Parâmetros de desempenho MLF-F01
Total | |
Dimensões (W*D*H) | 1220mm*1450mm*1420mm |
Peso | 550KG |
Altura deslocada | 60~110mm |
Manipulador | |
Tipo do motor | Série de JiaBao |
Posicionando a repetibilidade | 0.001mm |
Área de funcionamento da linha central (máxima) | 680mm*360mm*50mm |
Estação de trabalho | |
Fixação do PWB | padrão, especialização |
Carregamento do PWB/que descarrega | manual |
Tamanho do PWB (máximo) | 322mm*322mm |
PWB grosso (máximo) | 5mm |
Fixturing | |
Rigidez que fixturing | padrão |
Fixação de Fixturing | maquinaria |
Motor do eixo | |
Poder | 400W |
Eixo | 50000rpm/min |
Proteja | auto/refrigerar do vento |
Cortador da mudança | Especialização |
Distribuindo a capacidade | |
Cortando a velocidade (máximo) | 100mm/s |
Conduzindo a velocidade (máximo) | 3000mm/s |
Precisão do corte | 0.01mm |
Sistema do vácuo | |
Poder do vácuo | 2.2KW C.A. 380V |
Vácuo | prumo |
Utilidades | |
Poder | 2.2KW AC380V |
Suprimento de ar | 2~5KG/cm2 |
Programação | |
O programa edita | Inline |
A função edita | Linha, arco, circula, U-curva |
Armazenamento do programa | HDD |
Sistema da visão | CCD da cor de SONE |
offset do cortador de trituração | AUTOMÓVEL |
Instalação do vácuo | AUTOMÓVEL |
Monitores da operação | |
Iindicator | Estado da máquina de Iindicator |
verificação da ferramenta | Vida automática da ferramenta da detecção, o uso de testes do tempo |
Motor para proteger | Tenha o superaquecimento, sobrecarga, função da proteção da baixa tensão |
motor sobre a verificação de carregamento | Tenha a sobrecarga, a linha é função da proteção da tensão normal, baixa |
Tempo útil da ferramenta | Vida automática da ferramenta da detecção, |
Estatística dos dados | Modelo separado da placa, separando a contagem, métodos de contagem diversos |
Registro do erro | O software grava automaticamente toda a memória dos alarmes das máquinas |
III. precisão | |
Precisão da linha central | 0.001mm |
Cortando a precisão | 0.1mm |
IV. segurança | |
A área de funcionamento protege | Com quatro proteção selada |
Sensor da porta | Dianteiro e traseiro sensor do microinterruptor da porta da segurança (opcional) |
Botão de parada da exigência |
Descrição da função
1. X10 zumbido-na imagem faz a easier&increase de programação a precisão do ajuste do ponto.
2. A tabela de deslizamento dois fornece simultaneamente o movimento de entrada e saída para reduzir o momento de aderência para a melhor produtividade.
3. a imagem do offset system.CCD de MARK do AUTOMÓVEL poderia check&simulate o trajeto ou distribuição para reduzir o erro desnecessário antes do corte.
4. do routng do bocado elevador e deslocamento automaticamente ao ponto programado seguinte que corta então para estender a época da vida de distribuir o bocado.
5. projeto da indústria da porta da segurança.
6. a imagem do CCD poderia check&simulate o trajeto ou distribuição para reduzir o erro desnecessário antes do corte.
