Procedimentos de teste para a placa do PWB
---Nós executamos a qualidade múltipla que asseguramos procedimentos antes de enviar para fora qualquer placa do PWB. Estes incluem:
* Inspeção visual
* Ponta de prova de voo
* Cama de pregos
·* Controle da impedância
·* detecção da Solda-capacidade
* Microscópio metallograghic de Digitas
·*AOI (inspeção óptica automatizada)
Termos detalhados para a fabricação do PWB
---Exigência técnica para o conjunto do PWB:
* Tecnologia de solda profissional da Superfície-montagem e do Através-furo
* Os vários tamanhos gostam da tecnologia de SMT de 1206,0805,0603 componentes
* TIC (no teste do circuito), tecnologia de FCT (teste funcional do circuito).
* Conjunto do PWB com UL, CE, FCC, aprovação de Rohs
* Tecnologia da solda de reflow do gás do nitrogênio para SMT.
* Cadeia de fabricação de SMT&Solder do padrão elevado
* Capacidade interconectada alto densidade da tecnologia de colocação da placa.
Tratamento de superfície
HAL sem chumbo
Chapeamento de ouro (1-30 micro polegada)
OSP
Chapeamento de prata
Chapeamento puro da lata
Lata da imersão
Ouro da imersão
Dedo do ouro
O outro serviço:
A) Nós temos muito o material especial como rogers, Teflon, taconic, Fr-4 tg alto, cerâmico no estoque. Boa vinda para enviar-nos seu inquérito.
B) Nós igualmente fornecemos componentes da fonte, projeto do PWB, cópia do PWB, desenho do PWB, conjunto do PWB e assim por diante.
Detalhes do produto:
Condições de Pagamento e Envio:
|
| Realçar: | conjunto leve conduzido,conjunto conduzido da lâmpada |
||
|---|---|---|---|

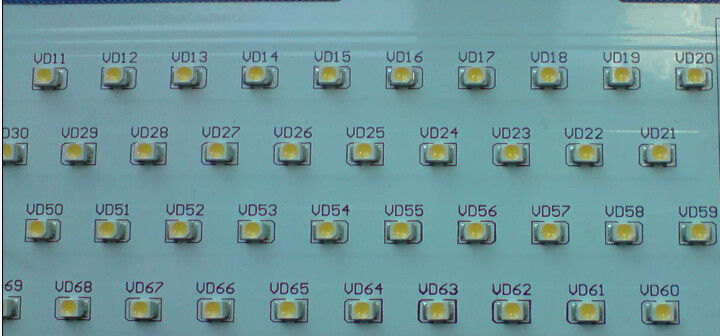

Diodo emissor de luz de alumínio de alumínio PCBA do conjunto/ligação HASL 1.6MM do PWB do diodo emissor de luz do poder superior
Especificações
1. Comprimento máximo: 1.8M para FR4, 1.5M para o alumínio
2. Espessura da placa do revestimento: 0.2mm-5.0 milímetro (8mil-197mil)
3. Revestimento de superfície: HASL, ENIG, prata da imersão, OSP
4. Chama - retardador: 94V-0
5. Dar forma; V-corte, perfuração de utilização de ferramentas, roteamento do CNC,
Capacidade e serviços do PWB:
1. PWB Único-tomado partido, frente e verso & da multi-camada (até 30 camadas)
2. PWB flexível (até 10 camadas)
3. PWB do Rígido-cabo flexível (até 8 camadas)
4. CEM-1, CEM-3 FR-4, FR-4 TG alto, Polyimide, Alumínio-baseou o material.
5. HAL, HAL sem chumbo, prata do ouro da imersão/lata, ouro duro, tratamento de superfície de OSP.
6. As placas de circuito impresso são 94V0 complacentes, e aderem IPC610 ao padrão do PWB do international da classe 2.
7. As quantidades variam do protótipo à produção de volume.
8. 100% E-Testes
Especificação detalhada da fabricação do PWB
|
1 |
camada |
1-30 camada |
|
2 |
Material |
CEM-1, CEM-3 FR-4, FR-4 TG alto, Polyimide, |
|
3 |
Espessura da placa |
0.2mm-6mm |
|
4 |
Tamanho da placa de Max.finished |
800*508mm |
|
5 |
Tamanho do furo de Min.drilled |
0.25mm |
|
6 |
largura de min.line |
0.075mm (3mil) |
|
7 |
afastamento de min.line |
0.075mm (3mil) |
|
8 |
Revestimento de superfície |
HAL, HAL sem chumbo, prata do ouro da imersão/lata, ouro duro, |
|
9 |
Espessura de cobre |
0.5-4.0oz |
|
10 |
Cor da máscara da solda |
verde/preto/branco/vermelho/azul/amarelo |
|
11 |
Embalagem interna |
Embalagem do vácuo, saco de plástico |
|
12 |
Embalagem exterior |
embalagem padrão da caixa |
|
13 |
Tolerância do furo |
PTH: ±0.076, NTPH: ±0.05 |
|
14 |
Certificado |
UL, ISO9001, ISO14001, ROHS, TS16949 |
|
15 |
Perfilando a perfuração |
Roteamento, V-CUT, chanfrando |
Aplicações de nossos produtos:
1.Computers e produtos relevantes: Placa de poder móvel, disco de U, interface de rede, painel
computador, rato cameral, sem fio.
dispositivo 2.Home: projetor esperto/placa cameral, de alta freqüência digital. Registrador e repetidor
placa, auto prato principal e painel de controlo de equipamento audio.
uma comunicação 3.Wire-less: placa móvel. Placa do registro do sentido do GPS/, cano principal do telefone sem fio
placa, prato principal do intercomunicador.
iluminação 4.LED: Poder da movimentação do diodo emissor de luz, painel da luz do diodo emissor de luz, correia da luz do diodo emissor de luz.
5.We têm-se especializado na produção de unidades de controle para o equipamento comercial como
equipamento industrial da medição e de teste, monitory e sistemas de inspecção, computadores, casa
dispositivo tal como condicionadores de ar, refrigeradores, sistemas das energias solares, água-calor e automotives.
