Protótipo Pcb placas

  • Elevada precisão Protótipo Pcb placas fornecedores
  • Elevada precisão Protótipo Pcb placas fornecedores





Tipo material:


 FR4, material do não-halogênio, base de alumínio, base do tanoeiro, material de alta freqüência, folha de cobre grossa, 94-V0 (HB), material do PI, TG ALTO: SL S1000-2, ITEQ: IT180

Tratamento de superfície: HAL, ouro da imersão, lata da imersão, prata da imersão, dedo do ouro, OSP, dedo de HAL (ouro da imersão, OSP, prata da imersão, lata da imersão) +Gold




Aplicação


PCBs é aplicado a uma vasta gama de indústrias da Alto-tecnologia como: Diodo emissor de luz, telecomunicação, aplicação informática, iluminação, máquina de jogo, produtos electrónicos de consumo industriais do controle, do poder, do automóvel e da parte alta, ect. Pelo trabalho e pelo esforço ao mercado, por exportações ininterruptos dos produtos aos condados do americano, do Canadá, da Europa, à África e a outros países da Ásia e do Pacífico.





FAQ


Que são os tamanhos disponíveis dos furos?


14 mil. a 150 mil. - 1 mil. incrementa
150 mil. a 200 mil. - 5 incrementos de mil.
acima de 200 mil. - os furos seriam distribuídos para fora
Nós usamo-nos somente furamos dentro unidades imperiais. Os arquivos submetidos nas unidades métricas (milímetro) seriam convertidos às unidades imperiais (mil.) e arredondaram-se até mil. seguinte.



Eu estou usado ao projeto em unidades métricas quando o Web site for especificado em unidades imperiais. Há uma carta que de conversão eu posso referir?


Ao pedir umas citações em linha, o formulário das citações pode segurar unidades assim como polegadas do milímetro para dimensões.



Como eu especifico os entalhes internos/que moem em meu projeto?


Todos os entalhes/entalhes internos/que moem devem ser especificados na mesma camada são o esboço da placa. O o tamanho routable mínimo do entalhe é 32 mil. Durante o tempo da ordem, indique por favor esta exigência “na seção do pedido especial” de modo que nossos coordenadores do CAM estejam cientes dela. Este não é algo que nós encontramos frequentemente - tão há umas possibilidades nós podemos o negligenciar. Certifique-se que nos soube.

Camada de perfuração HAL/ENIG do verde 16 camada rápida da placa do PWB do protótipo da volta da multi

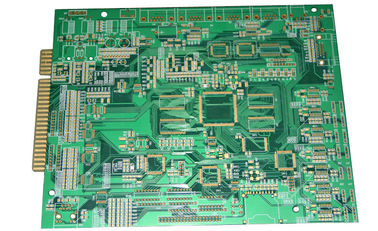

Quick Turn Prototype PCB Board Multi Layer Punching Green 16 Layer HAL / ENIG
Quick Turn Prototype PCB Board Multi Layer Punching Green 16 Layer HAL / ENIG

Imagem Grande :  Camada de perfuração HAL/ENIG do verde 16 camada rápida da placa do PWB do protótipo da volta da multi

Detalhes do produto:

Lugar de origem: CHINA
Marca: SYF
Certificação: UL,ISO9001:2008,ROHS,REACH,HALOGEN FREE,SGS
Número do modelo: SYF-003

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 100UD
Preço: negotiable
Detalhes da embalagem: EMBALADO A VÁCUO INTERNO COM CAIXA DO CARTÃO
Tempo de entrega: 5-8 dias
Termos de pagamento: T/T, L/C, D/P, O/A, UNIÃO OCIDENTAL, PAYPAL
Habilidade da fonte: 2 milhão PCes pelo mês
Descrição de produto detalhada
Material: Núcleo do metal de FR4/FR1/FR2/CEM-1/CEM-2/ Máscara da solda: Verde/amarelo/vermelho/preto
Qualidade: E-teste 100% Serviço: PWB, PCBA, OEM, ODM
Revestimento de superfície: HASL, OSP, ENIG, HAL, lata da imersão, prata da imersão
Destacar:

placas de circuito impresso protótipo

,

Protótipo rápido do PWB

Camada de perfuração HAL/ENIG do verde 16 camada rápida da placa do PWB do protótipo da volta da multi

Descrição:

  1. O melhor serviço com resposta rápida é proporcionado sempre para nossos clientes.
  2. Certificações de ISO9001: 2008, UL, CE, ROHS, ALCANCE, HALOGEN-FREE são reunião.
  3. Equipamento de produção avançado importado de Japão e de Alemanha, tal como a máquina da laminação do PWB, máquina de perfuração do CNC, Auto-PTH linha, AOI (inspeção ótica automática), máquina de vôo da ponta de prova e assim por diante.
  4. Garantia de qualidade e serviço profissional da após-venda.
  5. BGA, Blind&Buried Vias e o controle da impedância são aceitados.

OS DETALHES DO PRODUTO

Matéria prima

FR-4 (Tg 180 disponível)

Contagem da camada

8-Layer

Espessura da placa

1.6mm

Espessura de cobre

2.0oz

Revestimento de superfície

ENIG (ouro Electroless da imersão do níquel)

Máscara da solda

Verde

Silkscreen

Branco

Min. Largura/afastamento do traço

0.075/0.075mm

Min. Tamanho do furo

0.25mm

Espessura do cobre da parede do furo

≥20μm

Medida

300×400mm

Empacotamento

Interno: Embalado a vácuo em uns pacotes plásticos macios
Exterior: Caixas do cartão com correias dobro

Aplicação

Uma comunicação, automóvel, pilha, computador, médico

Vantagem

Preço competitivo, entrega rápida, OEM&ODM, amostras grátis,

Exigências especiais

Enterrado e cego através de, controle da impedância, através da tomada,
BGA que soldam e o dedo do ouro são aceitáveis

Certificação

UL, ISO9001: 2008, ROHS, ALCANCE, GV, HALOGEN-FREE


CAPACIDADE DA PRODUÇÃO DO PWB

Engenharia de processo

Artigos

Capacidade da fabricação

Estratificação

Espessura

0.2~3.2mm

Tipo da produção

Contagem da camada

2L-16L

Corte a laminação

Tamanho de Máximo Working Painel

1000×1200mm

Camada interna

Espessura interna do núcleo

0.1~2.0mm

Largura/afastamento internos

Minuto: 4/4mil

Espessura de cobre interna

1.0~3.0oz

Dimensão

Tolerância da espessura da placa

±10%

Alinhamento do Interlayer

±3mil

Furo

Tamanho do painel da fabricação

Máximo: 650×560mm

Diâmetro da perfuração

≧0.25mm

Tolerância do diâmetro de furo

±0.05mm

Tolerância da posição do furo

±0.076mm

Anel de Min.Annular

0.05mm

Chapeamento de PTH+Panel

Espessura do cobre da parede do furo

≧20um

Uniformidade

≧90%

Camada exterior

Largura de trilha

Minuto: 0.08mm

Afastamento da trilha

Minuto: 0.08mm

Chapeamento do teste padrão

Espessura de cobre terminada

1oz~3oz

Ouro de EING/Flash

Espessura do níquel

2.5um~5.0um

Espessura do ouro

0.03~0.05um

Máscara da solda

Espessura

15~35um

Ponte da máscara da solda

3mil

Legenda

Linha largura/entrelinha

6/6mil

Dedo do ouro

Espessura do níquel

〞 de ≧120u

Espessura do ouro

1~50u〞

Nível de ar quente

Espessura da lata

100~300u〞

Distribuição

Tolerância da dimensão

±0.1mm

Tamanho do entalhe

Minuto: 0.4mm

Diâmetro do cortador

0.8~2.4mm

Perfuração

Tolerância do esboço

±0.1mm

Tamanho do entalhe

Minuto: 0.5mm

V-CUT

Dimensão de V-CUT

Minuto: 60mm

Ângulo

15°30°45°

Permanece a tolerância da espessura

±0.1mm

Chanfradura

Dimensão de chanfradura

30~300mm

Teste

Tensão do teste

250V

Max.Dimension

540×400mm

Controle da impedância

Tolerância

±10%

Ração do aspecto

12:1

Tamanho da perfuração do laser

4mil (0.1mm)
