pcb dupla face

  • Elevada precisão pcb dupla face fornecedores
  • Elevada precisão pcb dupla face fornecedores





Introdução


Os meios da placa de circuito tomado partido do dobro têm um cobre frente e verso, e os furos metalizados, que seja cobre frente e verso, e o cobre são furos para dentro

Ambos os lados têm a placa de fiação dobro, mas para usar o fio em ambos os lados. Ambos os lados devem estar na sala com conexões elétricas apropriadas. A “ponte” entre este circuito chamou vias. Guie o furo no PWB, metal enchido ou revestido com os furos, que podem ser conectados aos condutores em ambos os lados. Porque a área do duplo-painel duas vezes tão grande do que o único painel, painel dobro para resolver a fiação do único-painel desconcertada devido à dificuldade (pode ser girado para o outro lado do furo), ele é mais apropriada para o uso em mais complexo do que o circuito do único-painel.





Vantagens


Comparado com a único-placa: prender conveniente, fiação simples, trabalho-intensiva menor, linha comprimento mais curto.





Etapas dobro do projeto da placa de circuito



     1. Prepare diagramas esquemáticos do circuito

     2. Crie um arquivo novo e uma biblioteca componente carregada do pacote do PWB

     3, a comissão de planeamento

     4, na tabela de rede e nos componentes

     5, componentes da disposição automática

     6, ajuste da disposição

     7, a análise da densidade da rede

     8, prendendo as regras ajustadas

     9, roteamento automático

     10, ajustam manualmente a fiação



Dobre a placa tomada partido do PWB para o cartão-matriz, conjunto da placa de circuito impresso

Double sided pcb board for motherboard , printed circuit board assembly
Double sided pcb board for motherboard , printed circuit board assembly

Imagem Grande :  Dobre a placa tomada partido do PWB para o cartão-matriz, conjunto da placa de circuito impresso

Detalhes do produto:

Lugar de origem: China
Marca: Pacific PCB
Certificação: UL,SONY GP,TSO9001:2000,ISO14000,TS16949,QC080000,OHSAS 18001,
Número do modelo: O Pacífico 001
material base: FR-4
Espessura de cobre: 1oz
Espessura da placa: 1.2 mm
Revestimento de superfície: HASL

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1PC
Preço: Negociation
Detalhes da embalagem: embalagem a vácuo
Tempo de entrega: 5-7 dias de trabalho
Termos de pagamento: T/T, cartões de crédito, dirigem o depósito, paypal
Habilidade da fonte: 1.000.000 pés quadrados/mês
Descrição de produto detalhada

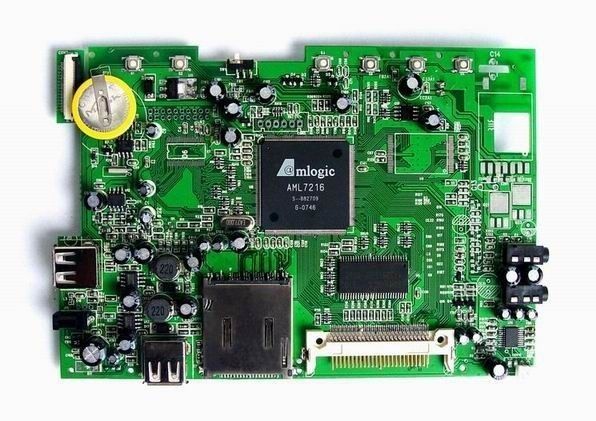

Dobre a placa tomada partido do PWB para o cartão-matriz, conjunto da placa de circuito impresso



Especificações



placa do PWB 1.Double-side
revestimento da superfície 2.HASL
tempo de entrega 3.short
a ordem 4.small é vailabe
5.OEM são fornecidos

Como obter uma cotação de mim?
A fim permitir-me de fazer-lhe uma cotação, forneça-me por favor abaixo da informação.

1. Arquivos do PWB
Envie-me por favor seus arquivos do PWB no arquivo do gerber, no .pcb ou no arquivo de .pcbdoc pelo email (sales@pcb-pacific.com).

2. Matéria-prima disponível do PWB:
FR4 1.6mm, FR4 1.2mm, FR4 1.0mm, FR4 0.8mm, alumínio 1.6mm

3. Espessura de cobre disponível:
0.5oz, 1oz, 2oz, 3oz, 4oz

4. Tratamento de superfície
   Ouro da imersão sobre o níquel, HASL sem chumbo, OSP

5. Cores disponíveis para a máscara e a parte superior da solda overlay (legenda componente)
   Verde, azul, vermelho, preto, branco

Um exemplo da especificação comum para o PWB é como abaixo:
FR4 1.6mm, ROHS, 1/1oz, ouro da imersão sobre o níquel, máscara verde da solda, folha de prova superior branca


Prazo de execução:
Para protótipos da quantidade pequena, toma aproximadamente 3~4 dias para que nós enviem os bens para fora.
Para alguma produção dura do PWB e de grupo, toma aproximadamente 7 dias para a expedição.
Para o conjunto do PWB, toma aproximadamente 10 dias para a expedição.


Contacte-nos:

Todos os interesses ou perguntas, sentem por favor livres contactar-me pelo email.
Algum de seu email seria lido com cuidado, mim está olhando dianteiro a sua mensagem.






•  Placa de circuito impresso de HDI
O PWB pacífico é uma empresa principal da produção especializada em produzir a quantidade pequena e protótipos diversos do PWB. Nós controlamos rapidamente tempo-ao mercado ao padrão para a segurança de qualidade.

• Capacidade geral da fabricação

CategoriaDescriçãoCapacidade
Formatos de arquivoArquivos de Gerber preferidos274-X, 274-D, DPF, ODB++
Arquivo da brocaCoordenadas de X & de Y, com os tamanhos da ferramenta incluídos
TamanhoDimensões terminadas máximo580mm x 800mm – único frente e verso
550mm x 800mm – Multilayer
Espessura da placaPadrão1.6mm ±10%
Mínimo.Único frente e verso: 0.2mm ±0.1mm
4-layer: 0.4mm ±0.1mm
6-layer: 0.6mm ±0.1mm
8-Layer: 1.0mm ±0.1mm
10-layer: 1.0mm ±0.12mm
12-layer: 1.2mm ±0.12mm
32-layer: 4.0mm ±0.4mm e acima
Máximo.6.3mm ±10%
Curva e torção< 7="">
CobrePeso exterior do Cu1oz ~ 10oz
PesoWight interno do Cu1/3oz ~ 6oz
Materiais estratificadosFR4 (TG, halogênio-livres altos), FR5, ISOLA (FR408,370HR), TEFLON, POLYIMIDE, ROGERS (RO4003, RO4350, RO4450), placa de alumínio (único, frente e verso)
Espessura FR41.6mm
TG alto FR4 (170 DEG C)1.6mm
Corte da placaNúmero máximo de camadas32
Espessura mínima para camadas internas (a espessura do Cu é excluída)0.07mm
FuroTamanho mínimo0.1mm
Tamanho máximo6.0mm
Desvio da broca±0.002” (0.050mm)
Tolerância do furo de PTH±0.003” (0.075mm)
Tolerância do furo de NPTH±0.002” (0.050mm)
Ângulo do escareador80°, 90°, 100°, 120°
ChapeamentoTamanho mínimo do furo0,0008"
Prolongamento20
GravarTolerância da largura do traço±20%
Largura do traço do Min./espaço (peso terminado 1oz do Cu que parte de 1/3oz)0,003"/0,003" (0.08mm)
Largura do traço do Min./espaço (peso terminado 1oz do Cu que parte de 1/2oz)0,004"/0,004" (0.1mm)
Largura do traço do Min./espaço (peso terminado 2oz do Cu)0,005"/0,005" (0.127mm)
Largura do traço do Min./espaço (peso terminado 3oz do Cu)0,008"/0,008" (0.2mm)
Largura do traço do Min./espaço (peso terminado 4oz do Cu)0,012"/0,012" (0.3mm)
Camadas internasEspaço mínimo da perfuração ao teste padrão interno0.1mm
Espaço mínimo do anel anular ao teste padrão interno0.1mm
registo da Camada-à-camada±0.003” (0.08mm)
Máscara da soldaCorverde, luz - verde, verde matte, branco, branco extremo, preto, preto matte, marrom escuro, amarelo, vermelho, azul, transparente
Afastamento de máscara mínimo da solda0,003"
Espessura0,0004"
SilkscreenCorBranco, preto, amarelo, vermelho, azul, verde
Largura do traço do Min.0,005"
Tamanho mínimo0,028"/0,028"
Teste elétricoAOI Y
Verificador de voo da ponta de provaY
Impedância controladaTolerância±10%
Verificador da impedânciaTektronix TDS8200
DistribuiçãoTeste dos moinhos de extremidade±0.15mm (0,006")
Tolerância do CNC±0.15mm (0,006")
Profundidade do V-Corte±0.1mm (0,004")
desvio de ângulo do V-corte±0.1mm (0,004")
Semi-furoY
Revestimento de superfícieHASL, pb de HASL livram, ouro da imersão, prata da imersão, lata da imersão, O.S.P (Entek), chapeamento de S/G, ENEPIG, chapeamento de G/F, o carbono…
Vias cego e enterrado3+N+3Y
Resina, tinta deenchimento, PTHY
OutroCERT do UL.Y
CERT do ISO.ISO9001/ISO14001/RoHS

A fábrica transparente do PWB pacífico permite que nossos clientes testemunhem o processo fascinante de produção do PWB!
