Introdução
Os meios da placa de circuito tomado partido do dobro têm um cobre frente e verso, e os furos metalizados, que seja cobre frente e verso, e o cobre são furos para dentro
Ambos os lados têm a placa de fiação dobro, mas para usar o fio em ambos os lados. Ambos os lados devem estar na sala com conexões elétricas apropriadas. A “ponte” entre este circuito chamou vias. Guie o furo no PWB, metal enchido ou revestido com os furos, que podem ser conectados aos condutores em ambos os lados. Porque a área do duplo-painel duas vezes tão grande do que o único painel, painel dobro para resolver a fiação do único-painel desconcertada devido à dificuldade (pode ser girado para o outro lado do furo), ele é mais apropriada para o uso em mais complexo do que o circuito do único-painel.
Vantagens
Comparado com a único-placa: prender conveniente, fiação simples, trabalho-intensiva menor, linha comprimento mais curto.
Etapas dobro do projeto da placa de circuito
1. Prepare diagramas esquemáticos do circuito
2. Crie um arquivo novo e uma biblioteca componente carregada do pacote do PWB
3, a comissão de planeamento
4, na tabela de rede e nos componentes
5, componentes da disposição automática
6, ajuste da disposição
7, a análise da densidade da rede
8, prendendo as regras ajustadas
9, roteamento automático
10, ajustam manualmente a fiação
Detalhes do produto:
Condições de Pagamento e Envio:
|
| Realçar: | PWB de HDI 2Layers,o dobro tomou partido placa de circuito impresso,Placa do PWB de HDI para o móbil |
||
|---|---|---|---|

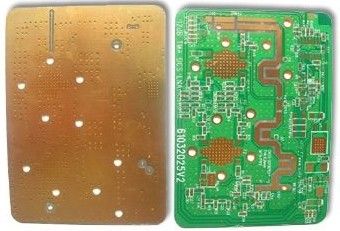

PWB frente e verso de alta freqüência com as duas camadas HDI de enchimento de cobre para o móbil, feitas de Arlon:
Material: Arlon
Camada da placa: 2
Micro através de: 100Ωm
Espessura da placa: 1.6mm
Técnica de superfície: ENIG e OSP
Tamanho mínimo do furo: 0.5mm
Aplicação: placa eletrônica do dispositivo
Ouro da imersão e tinta de impressão branca
Máscara da solda: LPI (filme molhado)
Outro imprime: a cópia do carbono, máscara peelable da solda/solda maskplugged o furo
Aplicação: Apropriado para o móbil
Matérias-primas: FR4 de alta temperatura, alumínio baseado, polyimide, royers, arlon e o outro Teflon
Camadas: 1 a 26 camadas do PWB padrão, cego através de e enterrado através da placa
Espaço mínimo da trilha: 4 e 3 parciais de mil. permitidos
Espessura máxima da placa: 6mm
Termina: HAL, HAL sem chumbo, OSP orgânico, duramente e lata, prata da imersão, lata da imersão e eletro folheados a ouro macios menos ouro da imersão do níquel
Shenzhen Meidearare com desenvolvimento que de muitos anos nós cometemos sempre para oferecer o serviço de uma paragem excelente a nossos clientes respeitados,
nós damos boas-vindas ao yourPCB, ao PWB do alumínio, ao FPC, à placa longa RFQ do PWB e do CEM-3, a rígida e do cabo flexível do PWB, nenhuma matéria a quantidade pequena ou grande.
Se você considerará em primeiro lugar para escolher ourShenzhen Meidearto seja seu sócio, a equipe profissional do、 rápido do preço competitivo do、 do controle da boa qualidade do、 da entrega e o servicewe personalizado do VIP oferecido provará sua escolha sábia.
Para mais informações, os pls sentem livres contactar-nos. Você pode igualmente alcançar a nosso Web site: www.me-pcb.com
Ou você pode enviar seu tomkt do inquérito em me-pcb.com
