pcb dupla face

Introdução

Os meios da placa de circuito tomado partido do dobro têm um cobre frente e verso, e os furos metalizados, que seja cobre frente e verso, e o cobre são furos para dentro

Ambos os lados têm a placa de fiação dobro, mas para usar o fio em ambos os lados. Ambos os lados devem estar na sala com conexões elétricas apropriadas. A “ponte” entre este circuito chamou vias. Guie o furo no PWB, metal enchido ou revestido com os furos, que podem ser conectados aos condutores em ambos os lados. Porque a área do duplo-painel duas vezes tão grande do que o único painel, painel dobro para resolver a fiação do único-painel desconcertada devido à dificuldade (pode ser girado para o outro lado do furo), ele é mais apropriada para o uso em mais complexo do que o circuito do único-painel.

Vantagens

Comparado com a único-placa: prender conveniente, fiação simples, trabalho-intensiva menor, linha comprimento mais curto.

Etapas dobro do projeto da placa de circuito

1. Prepare diagramas esquemáticos do circuito

2. Crie um arquivo novo e uma biblioteca componente carregada do pacote do PWB

3, a comissão de planeamento

4, na tabela de rede e nos componentes

5, componentes da disposição automática

6, ajuste da disposição

7, a análise da densidade da rede

8, prendendo as regras ajustadas

9, roteamento automático

10, ajustam manualmente a fiação

Rectifique a conversão dobro UPS em linha de alta freqüência 1000Va/800W com 6 tomadas do IEC

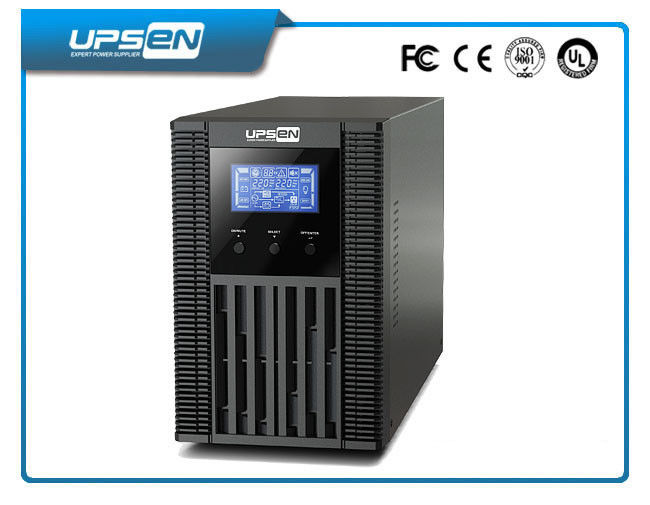

Imagem Grande : Rectifique a conversão dobro UPS em linha de alta freqüência 1000Va/800W com 6 tomadas do IEC

Detalhes do produto:

Lugar de origem:	China
Marca:	UPSEN
Certificação:	CE, ISO, RoHS
Número do modelo:	Série verde 1-3Kva da estrela

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	5pcs
Preço:	negotiable
Detalhes da embalagem:	Caixas & pálete de madeira
Tempo de entrega:	7-15 dias
Termos de pagamento:	T/T, LC, WU, grama etc. do dinheiro
Habilidade da fonte:	50.000 PCes / mês

Contato

Descrição de produto detalhada

Tipo:	off line	fator potência de saída:	0,8
Fase:	Fase Única	Proteção:	Sobre a carga/corrente/tensão, o curto-circuito etc.
Mostrar:	exposição digital do lcd	H.S. Código:	8504402000
Destacar:	levanta em linha fornecedores , levanta em linha a fonte de alimentação

Rectifique a conversão dobro UPS em linha de alta freqüência 1000Va/800W com 6 tomadas do IEC

Características chaves

• Tecnologia em linha e dobro de Ture da conversão
• 1000Va UPS 2pcs inerente das baterias 12V 9Ah

• Forma de onda pura da saída da onda de seno
• O controle do microprocessador aperfeiçoa a confiança
• Correção de fator de poder da entrada
• Fator potência de saída 0,8
• Tensão de entrada larga (110 V – 300 V)
• Modo do conversor disponível
• Modo de ECO para a economia de energia
• Gerador compatível
• Expansão da capacidade do carregador a 6A para modelos a longo prazo
• O SNMP de Smart trabalha bem com USB ou o RS-232 junto
• A exposição detalhada permite a monitoração e o acesso fáceis do estado de UPS

Aplicação:

Computadores, PCes, servidores, salas dos dados, telecomunicações, comunicações, tráfego, sistema do banco, ATM

Escritório de imposto, escola etc.

Especificação técnica

GUIA EM LINHA DA SELEÇÃO DE UPS DA ESTRELA VERDE
MODELO		G1K (L)	G2K (L)	G3K (L)
FASE		Fase monofásica com terra
CAPACIDADE		/800 W VA 1000	/1600 W VA 2000	3000 W VA/2400
ENTRADA
Tensão nominal		100/110/115/120/127VAC ou 200/208/220/230/240VAC
Escala de tensão de entrada		55-145 VAC ou 110-300 VAC
Escala de freqüência		40Hz ~ 70 hertz
Fator de poder		tensão nominal do ≧ 0,99 @ (carga de 100%)
SAÍDA
Tensão da saída		100/110/115/120/127VAC ou 200/208/220/230/240VAC
Voltage Regulation		± 1%
Escala de freqüência (escala sincronizada)		47~ 53 hertz ou 57 ~ 63 hertz
Escala de freqüência (bateria. Modo)		± 50 hertz ou 60Hz 0,1 hertz
Relação atual da crista		3:1
Distorção de harmónico		≦ 3 % de THD (carga linear); ≦ 6 % de THD (carga não-linear)
Tempo de transferência	C.A. à C.C.	Zero
	Inversor a contornear	Senhora 4 (típica)
Forma de onda (bateria. Modo)		Sinewave puro
EFICIÊNCIA
Ao modo da C.A.		88%	89%	90%
Ao modo da bateria		83%	87%	88%
BATERIA
Modelo padrão	Tipo da bateria	12 V/9 AH	12 V/7AH	12 V/7 AH
	Números	2	6	6
	Tempo típico do Recharge	4 horas recuperam à capacidade de 90%
	Corrente de carregamento (máximo)	1,0 A
	Tensão de carregamento	27.4VDC ± 1%	82,1 VDC ±1%	82,1 VDC ±1%
Model* a longo prazo	Tipo da bateria	Segundo a capacidade de baterias externos
	Números	3	6	8
	Corrente de carregamento (máximo)	1.0A/2.0A/4.0A/6.0 A
	Tensão de carregamento	41.0VDC ± 1%	82,1 VDC ±1%	109.4VDC ±1%
INDICADORES
LCD		Nível da carga, nível da bateria, modo da C.A., Modo da bateria, modo do desvio, e indicadores da falha
ALARME
Modo da bateria		Soando cada 4 segundos
Baixa bateria		Soando cada segundo
Sobrecarga		Soando duas vezes cada segundo
Falha		Continuamente soando
FÍSICO
Modelo padrão	Dimensão, D x W x H (milímetros)	397 X 145 X 220	419X190X318
	Peso líquido (quilogramas)	13	26	28
Model* a longo prazo	Dimensão, D x W x H (milímetros)	282 x 145 x 220	397 X 145 X 220
	Peso líquido (quilogramas)	4,6	6,8	7,4
AMBIENTE
Umidade		20-90 % do RH @ 0 - 40°C (não-se condensar)
Nível de ruído		Menos do que 50dBA @ 1 medidor
GESTÃO
Smart RS-232/USB		Apoios Windows2000/2003/XP/Vista/2008/7/8, Linux, Unix, e MAC
SNMP opcional		Gestão do poder do gerente e do web browser do SNMP

* O modelo a longo prazo está somente disponível nos sistemas 200/208/220/230/240VAC.

Vantagens competitivas:

1: A garantia de três anos para UPS em linha, e 1% livram UPS ou placas livres do PWB de 2%
3: Bom serviço pós-venda, nós seremos completamente responsáveis para todas as falhas causadas por nosso lado
4: Experiência profissional no campo do poder mais de 10 anos
5: Suporte laboral profissional antes e depois das vendas

6: Resposta oportuna, tempo de entrega rápido e operações flexíveis satisfazer pedidos do special de alguns clientes.

7: Serviço livre do OEM & do ODM

8: Preço competitivo, qualidade e produtos maduros

Rectifique a conversão dobro UPS em linha de alta freqüência 1000Va/800W com 6 tomadas do IEC
