Introdução
Os meios da placa de circuito tomado partido do dobro têm um cobre frente e verso, e os furos metalizados, que seja cobre frente e verso, e o cobre são furos para dentro
Ambos os lados têm a placa de fiação dobro, mas para usar o fio em ambos os lados. Ambos os lados devem estar na sala com conexões elétricas apropriadas. A “ponte” entre este circuito chamou vias. Guie o furo no PWB, metal enchido ou revestido com os furos, que podem ser conectados aos condutores em ambos os lados. Porque a área do duplo-painel duas vezes tão grande do que o único painel, painel dobro para resolver a fiação do único-painel desconcertada devido à dificuldade (pode ser girado para o outro lado do furo), ele é mais apropriada para o uso em mais complexo do que o circuito do único-painel.
Vantagens
Comparado com a único-placa: prender conveniente, fiação simples, trabalho-intensiva menor, linha comprimento mais curto.
Etapas dobro do projeto da placa de circuito
1. Prepare diagramas esquemáticos do circuito
2. Crie um arquivo novo e uma biblioteca componente carregada do pacote do PWB
3, a comissão de planeamento
4, na tabela de rede e nos componentes
5, componentes da disposição automática
6, ajuste da disposição
7, a análise da densidade da rede
8, prendendo as regras ajustadas
9, roteamento automático
10, ajustam manualmente a fiação
Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Conectores de Picoflex | Série: | conectores da placa PCB |
---|---|---|---|
Número do modelo: | 1273 séries | Descrição: | placa do passo de 1.27mm (.050") nos conectores |
fabricante original: | Conectores Co. de SWB, Ltd | Aplicação: | Aparelhos electrodomésticos/equipamentos automotivos |
Destacar: | conectores da placa de circuito impresso,Conexão da placa do PWB |

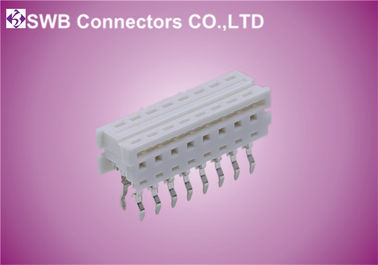

Conectores da placa do PWB de Picoflex, placa masculina de IDC no passo dos conectores 1.27mm
Especificações:
Nome do produto |
Conector de Picoflex |
Série do produto |
Conectores da placa do PWB |
Número da peça de SWB |
1273HID-2*XX-PTSN |
Género |
Homem |
Passo |
1.27mm |
Não das fileiras |
2 |
Não dos contatos |
04~26 |
Orientação |
Em linha reta |
Material do contato |
Bronze de fósforo/bronze |
Chapeamento de contato |
Flash do ouro |
Material plástico |
UL 94V-0 de PBT |
Cor plástica |
Natural |
Avaliação atual |
1.2A AC/DC |
Avaliação da tensão |
250V AC/DC |
OperatingTemp. Escala |
-40℃~+105℃ |
Resistência de contato |
10mΩ máximo |
Resistência de isolação |
minuto 1000MΩ |
Tensão de suporte |
1000V AC/minute |
Escala do fio |
AWG#28 |
Vantagens competitivas:
