pcb dupla face

Introdução

Os meios da placa de circuito tomado partido do dobro têm um cobre frente e verso, e os furos metalizados, que seja cobre frente e verso, e o cobre são furos para dentro

Ambos os lados têm a placa de fiação dobro, mas para usar o fio em ambos os lados. Ambos os lados devem estar na sala com conexões elétricas apropriadas. A “ponte” entre este circuito chamou vias. Guie o furo no PWB, metal enchido ou revestido com os furos, que podem ser conectados aos condutores em ambos os lados. Porque a área do duplo-painel duas vezes tão grande do que o único painel, painel dobro para resolver a fiação do único-painel desconcertada devido à dificuldade (pode ser girado para o outro lado do furo), ele é mais apropriada para o uso em mais complexo do que o circuito do único-painel.

Vantagens

Comparado com a único-placa: prender conveniente, fiação simples, trabalho-intensiva menor, linha comprimento mais curto.

Etapas dobro do projeto da placa de circuito

1. Prepare diagramas esquemáticos do circuito

2. Crie um arquivo novo e uma biblioteca componente carregada do pacote do PWB

3, a comissão de planeamento

4, na tabela de rede e nos componentes

5, componentes da disposição automática

6, ajuste da disposição

7, a análise da densidade da rede

8, prendendo as regras ajustadas

9, roteamento automático

10, ajustam manualmente a fiação

camada feita sob encomenda dobro VERMELHA do PWB do lado FR4 de 1.6mm ODM branco impresso do OEM da lata da imersão do Silkscreen da placa de circuito 2.0oz da multi

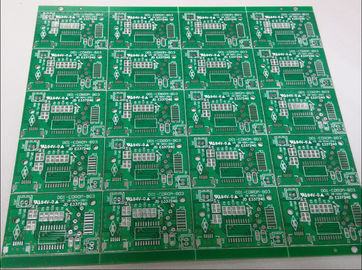

Imagem Grande : camada feita sob encomenda dobro VERMELHA do PWB do lado FR4 de 1.6mm ODM branco impresso do OEM da lata da imersão do Silkscreen da placa de circuito 2.0oz da multi

Detalhes do produto:

Lugar de origem:	China
Marca:	SYF
Certificação:	UL,ISO9001:2008,CE,ROHS,REACH,HALOGEN FREE,SGS
Número do modelo:	SYF-263

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	100UD
Preço:	negotiable
Detalhes da embalagem:	EMBALADO A VÁCUO INTERNO COM A CAIXA EXTERIOR DO CARTÃO
Tempo de entrega:	6-8 dias
Termos de pagamento:	O/A, D/P, L/C, T/T, PAYPAL, UNIÃO OCIDENTAL
Habilidade da fonte:	1 milhão de peças por mês
Características 1:	Arquivo de Gerber necessário
Características 2:	E-teste 100%
Características 3:	Garantia de qualidade e serviço profissional da após-venda

Contato

Descrição de produto detalhada

Destacar:

PWB dobro do lado

O dobro de solda tomou partido PWB

camada feita sob encomenda dobro VERMELHA do PWB do lado FR4 de 1.6mm ODM branco impresso do OEM da lata da imersão do Silkscreen da placa de circuito 2.0oz da multi

OS DETALHES DO PRODUTO
Matéria prima	FR-4 (Tg 180, CEM-1 disponível)
Contagem da camada	2-Layer
Espessura da placa	1.6mm
Espessura de cobre	2.0oz
Revestimento de superfície	HASL (SEM CHUMBO)
Máscara da solda	VERMELHO
Silkscreen	Branco
Min. Largura/afastamento do traço	0.075/0.075mm
Min. Tamanho do furo	0.25mm
Espessura do cobre da parede do furo	≥20μm
Medida	300×400mm
Empacotamento	Interno: Embalado a vácuo em uns pacotes plásticos macios Exterior: Caixas do cartão com correias dobro
Aplicação	Uma comunicação, automóvel, pilha, computador, médico
Vantagem	Preço competitivo, entrega rápida, OEM&ODM, amostras grátis,
Exigências especiais	Enterrado e cego através de, controle da impedância, através da tomada, BGA que soldam e o dedo do ouro são aceitáveis
Certificação	UL, ISO9001: 2008, ROHS, ALCANCE, GV, HALOGEN-FREE

CAPACIDADE DA PRODUÇÃO DO PWB
Coordenador de PROCESSO	Artigo dos ARTIGOS	Capacidade de fabricação da CAPACIDADE da PRODUÇÃO
Estratificação	Tipo	FR-1, FR-5, FR-4 Alto-Tg, ROGERS, ISOLA, ITEQ, ALUMÍNIO, CEM-1, CEM-3, TACONIC, ARLON, TEFLON
Estratificação	Espessura	0.2~3.2mm
Tipo da produção	Contagem da camada	2L-16L
Tipo da produção	Tratamento de superfície	HAL, chapeamento de ouro, ouro da imersão, OSP, Prata da imersão, lata da imersão, HAL sem chumbo
Corte a laminação	Tamanho de Máximo Working Painel	1000×1200mm
Camada interna	Espessura interna do núcleo	0.1~2.0mm
	Largura/afastamento internos	Minuto: 4/4mil
	Espessura de cobre interna	1.0~3.0oz
Dimensão	Tolerância da espessura da placa	±10%
Dimensão	Alinhamento do Interlayer	±3mil
Furo	Tamanho do painel da fabricação	Máximo: 650×560mm
	Diâmetro da perfuração	≧0.25mm
	Tolerância do diâmetro de furo	±0.05mm
	Tolerância da posição do furo	±0.076mm
	Anel de Min.Annular	0.05mm
Chapeamento de PTH+Panel	Espessura do cobre da parede do furo	≧20um
Chapeamento de PTH+Panel	Uniformidade	≧90%
Camada exterior	Largura de trilha	Minuto: 0.08mm
Camada exterior	Afastamento da trilha	Minuto: 0.08mm
Chapeamento do teste padrão	Espessura de cobre terminada	1oz~3oz
Ouro de EING/Flash	Espessura do níquel	2.5um~5.0um
Ouro de EING/Flash	Espessura do ouro	0.03~0.05um
Máscara da solda	Espessura	15~35um
Máscara da solda	Ponte da máscara da solda	3mil
Legenda	Linha largura/entrelinha	6/6mil
Dedo do ouro	Espessura do níquel	〞 de ≧120u
Dedo do ouro	Espessura do ouro	1~50u〞
Nível de ar quente	Espessura da lata	100~300u〞
Distribuição	Tolerância da dimensão	±0.1mm
	Tamanho do entalhe	Minuto: 0.4mm
	Diâmetro do cortador	0.8~2.4mm
Perfuração	Tolerância do esboço	±0.1mm
Perfuração	Tamanho do entalhe	Minuto: 0.5mm
V-CUT	Dimensão de V-CUT	Minuto: 60mm
	Ângulo	15°30°45°
	Permanece a tolerância da espessura	±0.1mm
Chanfradura	Dimensão de chanfradura	30~300mm
Teste	Tensão do teste	250V
Teste	Max.Dimension	540×400mm
Controle da impedância	Tolerância	±10%
Ração do aspecto		12:1
Tamanho da perfuração do laser		4mil (0.1mm)
Exigências especiais		Enterrado e cego através de, controle da impedância, através da tomada, BGA que soldam e o dedo do ouro são aceitáveis
Serviço de OEM&ODM		Sim
