Introdução
Os meios da placa de circuito tomado partido do dobro têm um cobre frente e verso, e os furos metalizados, que seja cobre frente e verso, e o cobre são furos para dentro
Ambos os lados têm a placa de fiação dobro, mas para usar o fio em ambos os lados. Ambos os lados devem estar na sala com conexões elétricas apropriadas. A “ponte” entre este circuito chamou vias. Guie o furo no PWB, metal enchido ou revestido com os furos, que podem ser conectados aos condutores em ambos os lados. Porque a área do duplo-painel duas vezes tão grande do que o único painel, painel dobro para resolver a fiação do único-painel desconcertada devido à dificuldade (pode ser girado para o outro lado do furo), ele é mais apropriada para o uso em mais complexo do que o circuito do único-painel.
Vantagens
Comparado com a único-placa: prender conveniente, fiação simples, trabalho-intensiva menor, linha comprimento mais curto.
Etapas dobro do projeto da placa de circuito
1. Prepare diagramas esquemáticos do circuito
2. Crie um arquivo novo e uma biblioteca componente carregada do pacote do PWB
3, a comissão de planeamento
4, na tabela de rede e nos componentes
5, componentes da disposição automática
6, ajuste da disposição
7, a análise da densidade da rede
8, prendendo as regras ajustadas
9, roteamento automático
10, ajustam manualmente a fiação

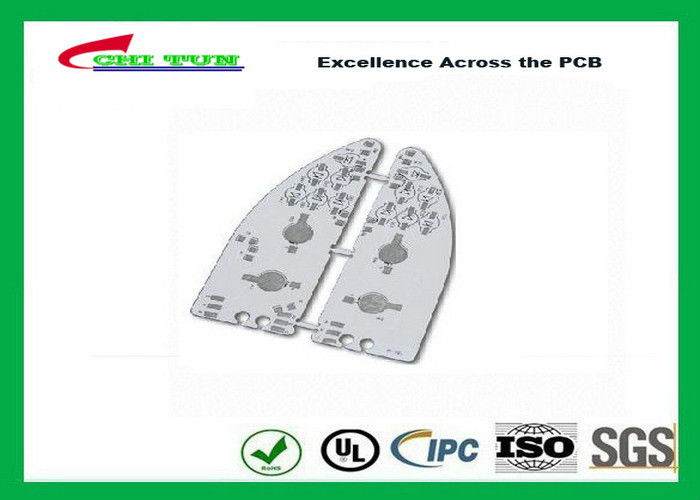

Detalhes do produto:
Condições de Pagamento e Envio:
|
Material: | Alumínio | camada: | 2 |
---|---|---|---|
Espessura: | 1.6mm | ||
Destacar: | Dupla camada PCB,Placa de Circuito Double Sided |
|
Descrição de produto |
Número de modelo: |
CTEL0210124 |
Número de camada: |
2Layer |
Material: |
AL |
Espessura do revestimento: |
1.6mm |
cobre: |
35UM |
Tamanho do PWB: |
1369*145.5mm |
Linha largura/linha espaço |
10/10mil |
Tamanho de Min.Hole: |
0.5mm |
Revestimento de superfície: | HASL |
Máscara verde da solda |
|
|
nenhum sillkscreen |
|
moendo e chapeando meios furos |
|
Painel de CNC/One com 8 tipos diferentes |
Lugar de origem: |
China |
Marca: |
CHITUN |
Certificação: |
UL, ROHS, ISO |
Padrão: |
Padrão do IPC |
Opções técnicas para placas de circuito do núcleo do metal
1 camada |
|
Notas |
---|---|---|
Material |
Núcleo de alumínio, coberta FR4 |
|
Tamanho máximo |
500mm x 500mm |
|
Espessura de alumínio |
1.5mm, 2.0mm |
|
Cobre inicial |
35µm (para 1.5mm), 140µm (para 2.0mm) |
|
Superfície |
HAL sem chumbo, ouro da imersão, lata da imersão |
|
RoHS complacente |
sim |
|
2 camadas chapeadas completamente |
|
|
Material |
Núcleo de alumínio, coberta FR4 |
|
Tamanho máximo |
600mm x 600mm |
|
Espessura de alumínio |
1.2mm, 1.5mm, 1.6mm |
|
|
0.8mm, 1.0mm, 2.0mm |
|
Cobre da base |
18µm, 35µm, 70µm, 105µm, 140µm |
|
Superfície |
HAL sem chumbo, ouro da imersão, lata da imersão |
|
RoHS complacente |
sim |
|
Parâmetros de projeto |
|
|
Largura mínima do condutor |
200µm |
|
Afastamento mínimo do condutor |
200µm |
|
Anel anular mínimo |
150µm |
|
Min. através de (pth) |
0.3mm |
|
Q: 1. Posso eu ter uma amostra?
A: Sim, nós podemos enviar-lhe nossa amostra para verificar nossa qualidade
Q: 2. Que é o prazo de execução?
A: A amostra precisa 1-3 dias, necessidades da produção em massa 7-10 dias, também de acordo com o volume da ordem
Q 3. Você tem algum limite de MOQ?
A: Nosso MOQ é 1pcs
Q: 4. Como você envia os bens e quanto tempo tomada chega?
A: Nós enviamos geralmente por DHL, por UPS, por Fedex ou por TNT. Toma geralmente 3-5 dias para chegar.
Q: 5. que arquivo que nós devemos oferecer?
A: Fazer o PWB deve oferecer o arquivo do gerber (protel, PWB do poder, arquivo das almofadas), PCBA deve oferecer o arquivo do gerber e a lista de BOM.
Q: 6. Nós queremos visitar sua empresa?
A: Nenhum problema, nós somos uma produção e processando empresas, o olhar para a frente a sua chegada e nós conduzi-lo-emos visitar nossa fábrica e fábrica de processamento.
