Introdução
Os meios da placa de circuito tomado partido do dobro têm um cobre frente e verso, e os furos metalizados, que seja cobre frente e verso, e o cobre são furos para dentro
Ambos os lados têm a placa de fiação dobro, mas para usar o fio em ambos os lados. Ambos os lados devem estar na sala com conexões elétricas apropriadas. A “ponte” entre este circuito chamou vias. Guie o furo no PWB, metal enchido ou revestido com os furos, que podem ser conectados aos condutores em ambos os lados. Porque a área do duplo-painel duas vezes tão grande do que o único painel, painel dobro para resolver a fiação do único-painel desconcertada devido à dificuldade (pode ser girado para o outro lado do furo), ele é mais apropriada para o uso em mais complexo do que o circuito do único-painel.
Vantagens
Comparado com a único-placa: prender conveniente, fiação simples, trabalho-intensiva menor, linha comprimento mais curto.
Etapas dobro do projeto da placa de circuito
1. Prepare diagramas esquemáticos do circuito
2. Crie um arquivo novo e uma biblioteca componente carregada do pacote do PWB
3, a comissão de planeamento
4, na tabela de rede e nos componentes
5, componentes da disposição automática
6, ajuste da disposição
7, a análise da densidade da rede
8, prendendo as regras ajustadas
9, roteamento automático
10, ajustam manualmente a fiação
Detalhes do produto:
Condições de Pagamento e Envio:
|
Realçar: | Dupla camada PCB,PWB dobro do lado |
---|

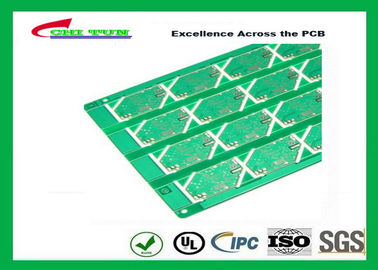

PWB de duas camadas, RoHS HASL nenhum conjunto permitido X-out do PWB do KB FR4 16mm SMT
|
Descrição de produto |
Número de modelo: |
CTEL0210123 |
Número de camada: |
2Layer |
Material: |
FR4 |
Espessura do revestimento: |
1.6mm |
cobre: |
35UM |
Tamanho do PWB: |
1369*145.5mm |
Linha largura/linha espaço |
10/10mil |
Tamanho de Min.Hole: |
0.5mm |
Revestimento de superfície: | ouro do immerison |
Máscara verde da solda |
|
|
nenhum sillkscreen |
|
moendo e chapeando meios furos |
|
Painel de CNC/One com 8 tipos diferentes |
Lugar de origem: |
China |
Marca: |
CHITUN |
Certificação: |
UL, ROHS, ISO |
Padrão: |
Padrão do IPC |
