Introdução
Os meios da placa de circuito tomado partido do dobro têm um cobre frente e verso, e os furos metalizados, que seja cobre frente e verso, e o cobre são furos para dentro
Ambos os lados têm a placa de fiação dobro, mas para usar o fio em ambos os lados. Ambos os lados devem estar na sala com conexões elétricas apropriadas. A “ponte” entre este circuito chamou vias. Guie o furo no PWB, metal enchido ou revestido com os furos, que podem ser conectados aos condutores em ambos os lados. Porque a área do duplo-painel duas vezes tão grande do que o único painel, painel dobro para resolver a fiação do único-painel desconcertada devido à dificuldade (pode ser girado para o outro lado do furo), ele é mais apropriada para o uso em mais complexo do que o circuito do único-painel.
Vantagens
Comparado com a único-placa: prender conveniente, fiação simples, trabalho-intensiva menor, linha comprimento mais curto.
Etapas dobro do projeto da placa de circuito
1. Prepare diagramas esquemáticos do circuito
2. Crie um arquivo novo e uma biblioteca componente carregada do pacote do PWB
3, a comissão de planeamento
4, na tabela de rede e nos componentes
5, componentes da disposição automática
6, ajuste da disposição
7, a análise da densidade da rede
8, prendendo as regras ajustadas
9, roteamento automático
10, ajustam manualmente a fiação
Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material: | FR1, FR2, CEM1, CEM3, FR4 | Não das camadas: | 2 |
|---|---|---|---|
| Revestimento de superfície: | ENIG (ouro da imersão)/prata da imersão/OSP/HASL | Espessura da placa: | 0.4mm/0.8mm/1.0mm/1.2mm/1.6mm/2.0mm/2.4mm |
| Espessura de cobre: | 1-6 onça | ||
| Realçar: | Fabricação feita sob encomenda do PWB,fazendo placas de circuito impresso |
||

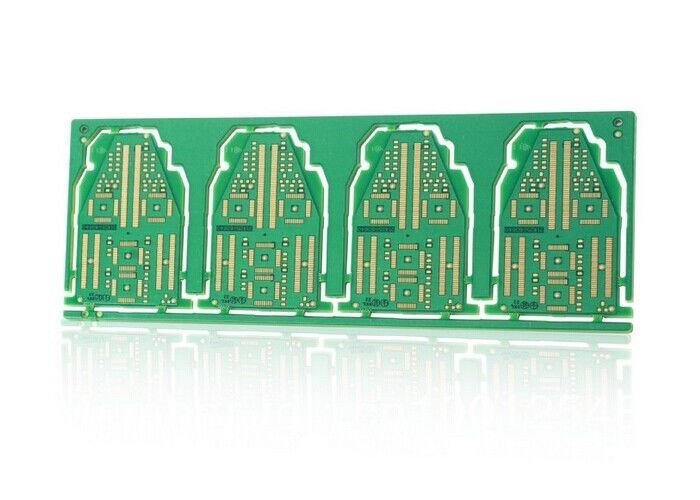

O dobro do verde do controlador eletrônico tomou partido PWB do V cortado/furos do selo que distribuem o esboço
“o PWB 2L” é nomeado igualmente como “o PWB tomado partido dobro” (PWB de D/S). PTH (através de) é uma obrigação, mas ele não enterrou ou furo cego. Os componentes podem ser montados na parte superior e no lado da parte inferior, assim que você não precisa de preocupar-se sobre onde pôr componentes sobre a placa, e não necessidade usar-se através dos componentes do furo que é sempre cara do que SMD um.
Atualmente este é um dos tipos os mais populares de PWB na terra, e nós podemos fornecer 24 horas de serviço da rápido-volta para eles.
Aplicação
Os produtos são aplicados a uma vasta gama de indústrias da Alto-tecnologia como: Diodo emissor de luz, telecomunicação, aplicação informática, iluminação, máquina de jogo, produtos electrónicos de consumo industriais do controle, do poder, do automóvel e da parte alta, ect. Pelo trabalho e pelo esforço ao mercado, por exportações ininterruptos dos produtos aos condados do americano, do Canadá, da Europa, à África e a outros países da Ásia e do Pacífico
Vantagem
1. Fábrica do PWB diretamente
2. PWB de alta qualidade
3. Bom preço do PWB
4. Tempo rápido do PWB
5. Certificação do PWB (ISO/UL E354810/RoHS)
