pcb dupla face

Introdução

Os meios da placa de circuito tomado partido do dobro têm um cobre frente e verso, e os furos metalizados, que seja cobre frente e verso, e o cobre são furos para dentro

Ambos os lados têm a placa de fiação dobro, mas para usar o fio em ambos os lados. Ambos os lados devem estar na sala com conexões elétricas apropriadas. A “ponte” entre este circuito chamou vias. Guie o furo no PWB, metal enchido ou revestido com os furos, que podem ser conectados aos condutores em ambos os lados. Porque a área do duplo-painel duas vezes tão grande do que o único painel, painel dobro para resolver a fiação do único-painel desconcertada devido à dificuldade (pode ser girado para o outro lado do furo), ele é mais apropriada para o uso em mais complexo do que o circuito do único-painel.

Vantagens

Comparado com a único-placa: prender conveniente, fiação simples, trabalho-intensiva menor, linha comprimento mais curto.

Etapas dobro do projeto da placa de circuito

1. Prepare diagramas esquemáticos do circuito

2. Crie um arquivo novo e uma biblioteca componente carregada do pacote do PWB

3, a comissão de planeamento

4, na tabela de rede e nos componentes

5, componentes da disposição automática

6, ajuste da disposição

7, a análise da densidade da rede

8, prendendo as regras ajustadas

9, roteamento automático

10, ajustam manualmente a fiação

Máscara verde da solda fabricação do PWB do protótipo da elevada precisão do PWB de 2 onças

Green Solder Mask 2 oz PCB High Precision Prototype PCB Fabrication

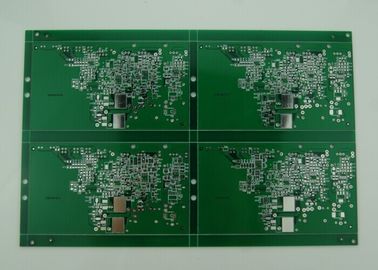

Imagem Grande : Máscara verde da solda fabricação do PWB do protótipo da elevada precisão do PWB de 2 onças

Detalhes do produto:

Lugar de origem:	China
Marca:	LT CIRCUIT
Certificação:	UL E354810, SGS, ISO9001:2008

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	nenhum MOQ
Preço:	negotiable
Detalhes da embalagem:	Vácuo + caixa
Tempo de entrega:	3-20 dias
Termos de pagamento:	T/T, OA, L/C, Western Union, Paypal, etc.
Habilidade da fonte:	Dez mil medidores quadrados/mês

Contato

Descrição de produto detalhada

Destacar:

PWB dobro do lado

fazendo placas de circuito impresso

Máscara verde da solda fabricação do PWB do protótipo da elevada precisão do PWB de 2 onças

Especificações chaves/características especiais

Número. das camadas:	2
Material estratificado:	FR4
Revestimento de superfície:	HASL
Espessura de cobre:	2 onças após o chapeamento
Espessura da placa:	1.6mm (0,062")
Tamanho da placa:	10,50" X 6,82"
Cor da máscara:	Verde
Cor do Silkscreen:	Branco com tinta Não-Condutora
Inflamabilidade:	UL 94V-0
Obra:	Conformidade com CLASSE IPC-A-600 & IPC-6012 II
Condutibilidade térmica	-

Aplicação do produto

PCBs é aplicado a uma vasta gama de indústrias da Alto-tecnologia como: Diodo emissor de luz, telecomunicação, aplicação informática, iluminação, máquina de jogo, produtos electrónicos de consumo industriais do controle, do poder, do automóvel e da parte alta, ect. Pelo trabalho e pelo esforço ao mercado, por exportações ininterruptos dos produtos aos condados do americano, do Canadá, da Europa, à África e a outros países da Ásia e do Pacífico

Capacidade

		Protótipo da elevada precisão	Produção do volume do PWB
Camadas máximas		1-28 camadas	1-14 camadas
Linha largura MÍNIMA (mil.)		3mil	4mil
Linha MÍNIMA espaço (mil.)		3mil	4mil
Minuto através de (perfuração mecânica)	Placa thickness≤1.2mm	0.15mm	0.2mm
	Placa thickness≤2.5mm	0.2mm	0.3mm
	Placa thickness>2.5mm	Aspecto Ration≤13: 1	Aspecto Ration≤13: 1
Ração do aspecto		Aspecto Ration≤13: 1	Aspecto Ration≤13: 1
Espessura da placa	Max	8mm	7mm
Espessura da placa	MINUTO	2 camadas: 0.2mm; 4 camadas: 0.35mm; 6 camadas: 0.55mm; 8 camadas: 0.7mm; 10 camadas: 0.9mm	2 camadas: 0.2mm; 4 camadas: 0.4mm; 6 camadas: 0.6mm; 8layers: 0.8mm
Tamanho da placa do max		610*1200mm	610*1200mm
Espessura de cobre máxima		0.5-6oz	0.5-6oz
Ouro da imersão Espessura chapeada ouro		Ouro da imersão: Au, 1-8u” Dedo do ouro: Au, 1-150u” Ouro chapeado: Au, 1-150u” Folheado a níquel: 50-500u”
Grosso de cobre do furo		25um 1mil	25um 1mil
Tolerância	Espessura da placa	Placa thickness≤1.0mm: +/-0.1mm placa thickness>2.0mm de 1.0mm: +/--8%	Placa thickness≤1.0mm: +/-0.1mm placa thickness>2.0mm de 1.0mm: +/--8%
	Tolerância do esboço	≤100mm: +/-0.1mm 100<> >300mm: +/-0.2mm	≤100mm: +/-0.13mm 100<> >300mm: +/-0.2mm
	Impedância	±10%	±10%
Ponte MÍNIMA da máscara da solda		0.08mm	0.10mm
Obstruindo a capacidade de Vias		0.25mm--0.60mm	0.70mm--1.00mm

Nós passamos a autenticação do sistema de controlo da qualidade ISO9001-2000 e certificamo-la pelo UL. Para expandir mais o mercado internacional, nós estamos executando a produção limpa e a reunião dura de trabalho as exigências do ISO: TS16949. Nós tomaremos continuamente a vantagem de nossos tecnologia, pessoais, mercado, etc., para servir nossos clientes por todo o lado na palavra pelo produto de alta qualidade.
