Introdução
As placas de circuito impresso rígidas do cabo flexível são placas que usam uma combinação de tecnologias flexíveis e rígidas da placa em uma aplicação. A maioria de placas rígidas do cabo flexível consistem em camadas múltiplas de carcaças flexíveis do circuito unidas a umas ou várias placas rígidas externamente e/ou internamente, segundo o projeto da aplicação. As carcaças flexíveis são projetadas estar em um estado constante de cabo flexível e formadas geralmente na curva dobrada durante a fabricação ou a instalação.
Os projetos rígidos do cabo flexível são mais desafiantes do que o projeto de um ambiente rígido típico da placa, porque estas placas são projetadas em um espaço 3D, que igualmente ofereça a maior eficiência espacial. Podendo projetar em três desenhistas rígidos do cabo flexível das dimensões pode torcer, dobrar e rolar as carcaças flexíveis da placa para conseguir sua forma desejada para o pacote de aplicação final.
Processo de produção
Se produzindo um protótipo rígido do cabo flexível ou as quantidades da produção que exigem a fabricação rígida do PWB do cabo flexível da grande escala e o conjunto do PWB, a tecnologia é provada bem e segura. A parcela do PWB do cabo flexível é particularmente boa em superar edições do espaço e do peso com graus de liberdade espaciais.
A reflexão prudente de soluções cabo-rígidas e uma avaliação apropriada das opções disponíveis nas fases iniciais na fase de projeto rígida do PWB do cabo flexível retornarão benefícios significativos. É crítico o construtor rígido do PWB do cabo flexível é envolvido cedo no processo de projeto para assegurar-se de que o projeto e as parcelas fabulosos estejam na coordenação e para esclarecer variações de produto final.
A fase rígida da fabricação do cabo flexível é igualmente mais complexa e demorada do que a fabricação rígida da placa. Todos os componentes flexíveis do conjunto rígido do cabo flexível têm a manipulação completamente diferente, gravura a água-forte e processos de solda do que as placas FR4 rígidas.
Aplicações
Oferta flexível rígida de PCBs um vasto leque das aplicações, variando do armamento militar e dos sistemas aeroespaciais aos telemóveis e às câmaras digitais. Cada vez mais, a fabricação rígida da placa do cabo flexível foi usada em dispositivos médicos tais como pacemaker para suas capacidades do espaço e do perca de peso. As mesmas vantagens para o uso rígido do PWB do cabo flexível podem ser aplicadas aos sistemas de controlo militares do armamento e da arma.
Nos produtos de consumo, o cabo flexível rígido apenas não maximiza o espaço e o peso mas melhora extremamente a confiança, eliminando muitas necessidades para as junções da solda e a fiação delicada, frágil que são edições inclinadas da conexão. Estes são apenas alguns exemplos, mas o cabo flexível rígido PCBs pode ser usado para beneficiar quase todas as aplicações elétricas avançadas que incluem o equipamento, as ferramentas e os automóveis de teste. Nao certo que tecnologia precisa de ser usada para seu projeto? Chame nossos peritos e nós podemos ajudá-lo a figurar para fora se você precisa o cabo flexível, a tecnologia rígida do cabo flexível ou do PWB de HDI.
Detalhes do produto:
Condições de Pagamento e Envio:
|
Material: | ANIMAL DE ESTIMAÇÃO preto | pino: | PIN dois |
---|---|---|---|
Forma: | oval | Adesivos: | DP |
Realçar: | interruptor do teclado da membrana,interruptores do teclado de membrana |

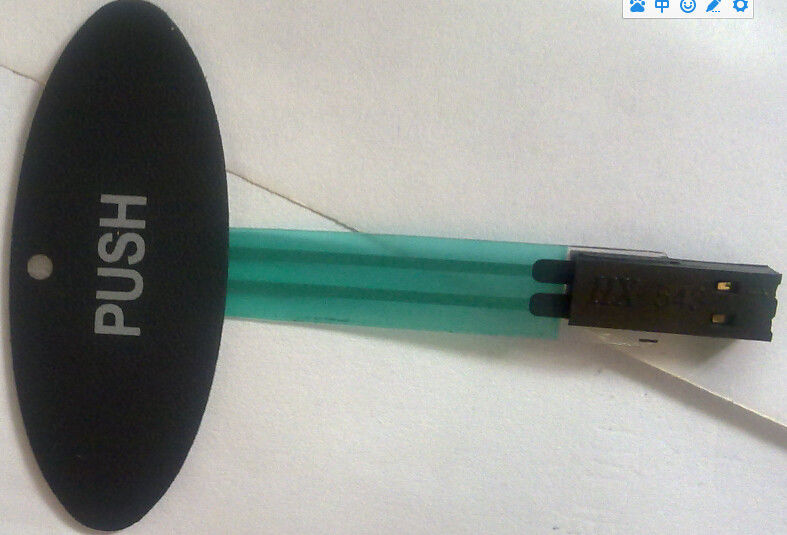

O interruptor de membrana do PWB do cabo flexível do elevado desempenho, 25-100ma avaliou a corrente
Detalhe rápido:
Tipo |
PWB |
Aplicação |
Produtos eletrônicos |
Cor |
azul |
Característica |
|
Rigidez da máquina |
Rígido |
Configurações
|
1-26 |
Material |
ANIMAL DE ESTIMAÇÃO /PC |
Mim material do nsulation |
Resina orgânica |
Mim thichness da camada do nsulation |
Geral |
Especialidade de Antiflaming |
Vo |
Técnica de processamento |
Folha eletrolítica |
Reforçando o material |
Fibra de vidro |
Resina de isolamento |
Fenólico |
Mercados de exportação |
Global |
Descrição:
1. Carcaça de cobre da folha (filme de cobre)
Folha de cobre: dividido basicamente em dois tipos do cobre eletrolítico e da espessura comum de cobre rolada 1oz 1/2oz e 1/3 de onça
Filme da carcaça: uma espessura comum do 1mil com tipos 1/2mil dois.
Colagem (adesivo): espessura de acordo com exigências de cliente.
2. Filme da proteção do filme da tampa (filme da tampa)
Filme da proteção do filme da tampa: isolação de superfície. A espessura comum 1mil com 1/2mil.
Colagem (adesivo): espessura de acordo com exigências de cliente.
Acúmulo adesivo do corpo estranho antes de pressionar a forma do papel: evite; trabalho fácil.
3. Reforçador (filme do reforçador do PI)
Reforçador: reforçando a força mecânica do FPC, para facilitar o trabalho da montagem de superfície. Espessura comum 3mil a 9mil.
Forma do papel: para evitar o acúmulo adesivo do corpo estranho que frisa antes do.
4. IEM: filme da protecção eletromagnética, a linha da placa de circuito da proteção sem interferência do mundo exterior (um distrito eletromagnético forte ou suscetível à zona da interferência).
Aplicações:
1. Unidades de disco
Apesar do disco rígido, ou da disquete, é muito dependente do softness alto de FPC e a espessura dos 0,1 milímetros magros, leu dados termina rapidamente. Um PC ou CADERNO.
2. Computador e painel LCD
Use a uma linha configuração de placas de circuito flexíveis, e dilua a espessura. O sinal digital na imagem, através do painel LCD
3. Leitor de cd
Focos em características tridimensionais do conjunto de placas de circuito flexíveis e da espessura fina. O CD enorme a levar ao redor
4. O telefone móvel
Focos na espessura de pouco peso e fina flexível da placa de circuito. Pode eficazmente salvar o volume de produtos, conexão fácil da bateria, do microfone, e dos botões e em um.
5. As aplicações as mais atrasadas
Movimentações de disco rígido (HDDS, movimentação de disco rígido) do circuito suspendido (ensi da SU. Cireuit de N) e os componentes da placa do xe, etc. de empacotamento
Especificações
Conforme o pedido OEM/OEM
Material: pi |
1 mil. |
Cu: |
1 onça |
PI: |
1 mil. |
Tratamento de superfície: |
chapeamento da puro-lata |
Dimensão mínima do furo: |
0.3mm |
Largura linear mínima: |
0.08mm |
Distância linear mínima: |
0.08mm |
Tolerância externo: |
+/-0.05mm |
Resistência da soldadura: |
280 mais de 10 segundos |
Força de casca: |
1.2kg/cm2 |
Resistência térmica: |
-200 a +300 graus de C |
Resistividade de superfície: |
1,0 x 1011 |
Bandability: |
padrão do IPC da reunião |
Resistência química: |
padrão do IPC da reunião |
