PWB flexível

Introdução:

Dobre PCBs, igualmente conhecido como circuitos impressos flexíveis ou a eletrônica flexível, fornece maiores opções para desenhistas e coordenadores ao montar circuitos eletrônicos.

São construídos do material plástico flexível, de capacidade elevada, geralmente o polyimide, que permite a placa de se dobrar ou “dobrar” durante o uso. Esta flexibilidade abre-os até o uso em uma vasta gama de aplicações.

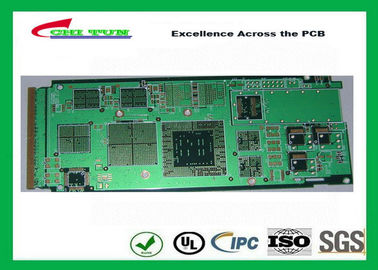

Projeto e fabricação do PWB 10 tamanho 0.2mm do furo de dedo do ouro de Bga Tg170 da camada

Imagem Grande : Projeto e fabricação do PWB 10 tamanho 0.2mm do furo de dedo do ouro de Bga Tg170 da camada

Detalhes do produto:

Lugar de origem:	China
Marca:	ChiTunPCB
Certificação:	UL/ISO/ROHS/SGS
Número do modelo:	CTEL1010200

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1pcs
Preço:	base on gerberfiles
Detalhes da embalagem:	Pacote do vácuo e corton do padrão da exportação
Tempo de entrega:	10-30days
Termos de pagamento:	Os TT, o LC, Western Union, D/A, D/P, e outro baseiam na negociação
Habilidade da fonte:	50000 pela semana

Contato

Descrição de produto detalhada

Material:	FR4 TG170	Espessura da placa:	2.4mm
Cobre:	1oz	Revestimento de superfície:	Sem chumbo HASL + dedo do ouro
Máscara da solda:	verde	Sillkscreen:	branco
Acabamento:	distribuição	padrão:	IPC Stardard
Destacar:	volta rápida de placas de circuito impresso , fabricação rápida do PWB da volta

Projeto e fabricação do PWB 10 tamanho 0.2mm do furo de dedo do ouro de Bga Tg170 da camada

	Descrição de produto
Número de modelo:	CTEL1010200
Número de camada:	10Layer
Material:	FR4 tg170
Espessura do revestimento:	2.4mm
cobre:	1oz
Tamanho do PWB:	55*109mm
Linha largura/linha espaço	10/8mil
Tamanho de Min.Hole:	0.2mm
Revestimento de superfície:	Dedo do ouro
	Máscara verde da solda
	O branco sillkscreen
Lugar de origem:	China
Marca:	ChiTun
Certificação:	UL, ROHS, ISO
Padrão:	Padrão do IPC

TECNOLOGIA:

. RoHS/sem chumbo

. HDI Microvias

. Vias cego

. Vias enterrado

. Chapeamento seletivo

. Controle da impedância

Padrão de fabricação:

. Classe de IPC-A-600G II

. Classe de IPC-A-600G III

. PERFAG 2E para placa frente e verso

. PERFAG 3C para a placa Multilayer

Capacidade

Min. Tamanho terminado dos furos: 0,008" (0.20mm)

Micro diâmetro dos vias: 0,004 A 0,010 polegadas (0,10 - 0.25mm)

Linha largura mínima/afastamento: 0.004/0.004 polegadas (0.10mm/0.10mm)

Espessura de cobre máxima: 5oz (140um)

Espessura fina da placa:

. DS - 0,008 polegadas (0.20mm)

. 4/L - 0,016 (0.40mm)

. 6/L - 0,020 polegadas (0.60mm)

Espessura máxima da placa:

. 275.8mil (7.0mm)

Tratamento de superfície:

. HASL/chapeamento sem chumbo de HAL/gold

. Ouro da imersão

. Lata da imersão

. Prata da imersão

. Dedos do ouro (ouro duro)

. OSP
