Procedimentos de teste para a placa do PWB
---Nós executamos a qualidade múltipla que asseguramos procedimentos antes de enviar para fora qualquer placa do PWB. Estes incluem:
* Inspeção visual
* Ponta de prova de voo
* Cama de pregos
·* Controle da impedância
·* detecção da Solda-capacidade
* Microscópio metallograghic de Digitas
·*AOI (inspeção óptica automatizada)
Termos detalhados para a fabricação do PWB
---Exigência técnica para o conjunto do PWB:
* Tecnologia de solda profissional da Superfície-montagem e do Através-furo
* Os vários tamanhos gostam da tecnologia de SMT de 1206,0805,0603 componentes
* TIC (no teste do circuito), tecnologia de FCT (teste funcional do circuito).
* Conjunto do PWB com UL, CE, FCC, aprovação de Rohs
* Tecnologia da solda de reflow do gás do nitrogênio para SMT.
* Cadeia de fabricação de SMT&Solder do padrão elevado
* Capacidade interconectada alto densidade da tecnologia de colocação da placa.
Tratamento de superfície
HAL sem chumbo
Chapeamento de ouro (1-30 micro polegada)
OSP
Chapeamento de prata
Chapeamento puro da lata
Lata da imersão
Ouro da imersão
Dedo do ouro
O outro serviço:
A) Nós temos muito o material especial como rogers, Teflon, taconic, Fr-4 tg alto, cerâmico no estoque. Boa vinda para enviar-nos seu inquérito.
B) Nós igualmente fornecemos componentes da fonte, projeto do PWB, cópia do PWB, desenho do PWB, conjunto do PWB e assim por diante.
Detalhes do produto:
|
| Realçar: | placa de circuito impresso multicamadas,multicamadas placas de circuito |
||
|---|---|---|---|
Profissional e proficiente
Material FR-4 durável e delicado
Circuitos customizáveis
Feito em China

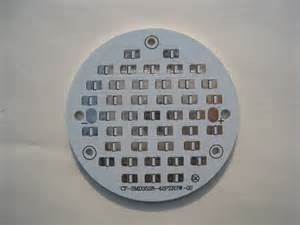

placa conduzida do PWB
Nossa empresa foi um fabricante conduzido profissional da placa do PWB para manyyears. Agradecimentos à confiança dos clientes, nós crescemos muito. De uma pequena empresa, nós transformamo-nos uma empresa com as fábricas de próprio e ao mesmo tempo, cooperamo-nos com muitos outro fornecedores materiais conduzidos da placa do PWB, conseqüentemente, nenhuma matéria nossa produtividade do dia ou nossa qualidade, aumentamos à primeira classe em nosso campo. Nós estamos na vanguarda da tendência de tecnologia. Nós não poupamos sempre nenhum esforço para fornecer os melhores produtos a nossos clientes. Tudo que nós precisamos é uma possibilidade.
Por que os clientes nos escolhem?
nossas vantagens: 1. nós somos fabricante profissional.
2. nós somos seguros, hábeis e proficientes.
3. nós aceitamos ordens customizáveis.
4. resposta rápida para seu inquérito.
5. nós somos inovativos e podemos fazer as coisas que outro ousam não.
6. nossos coordenadores são hábeis e experientes.
Specificatioin: placa conduzida do PWB
|
NÃO |
ARTIGO |
Capacidades técnicas |
|
1 |
Camadas |
1-30 camadas |
|
2 |
Tamanho de Máximo Placa |
1100×610mm |
|
3 |
Espessura mínima da placa |
2-layer 0.15mm |
|
4-layer 0.38mm |
||
|
6-layer 0.55mm |
||
|
8-layer 0.80mm |
||
|
10-layer 1.0mm |
||
|
4 |
Linha largura mínima/espaço |
0.075mm (3mil) |
|
5 |
Espessura de Máximo Cobre |
6OZ |
|
6 |
Min. Passo de S/M |
0.075mm (3mil) |
|
7 |
Tamanho mínimo do furo |
0.1mm (4mil) |
|
8 |
Tolerância do diâmetro do furo (PTH) |
±0.05mm (2mil) |
|
9 |
Tolerância do diâmetro do furo (NPTH) |
+0/-0.05mm (2mil) |
|
10 |
Desvio da posição do furo |
±0.05mm (2mil) |
|
11 |
Tolerância do esboço |
±0.10mm (4mil) |
|
12 |
Torção & dobrado |
0,75% |
|
13 |
Resistência de isolação |
>Normal de 1012 Ω |
|
14 |
Força elétrica |
>1.3kv/mm |
|
15 |
Abrasão de S/M |
>6H |
|
16 |
Esforço térmico |
288°C 20Sec |
|
17 |
Teste a tensão |
50-300V |
|
18 |
Cego mínimo/enterrado através de |
0.15mm (6mil) |
|
19 |
Superfície terminada |
HAL, ENIG, ImAg, Imsn OSP, chapeando o AG, chapeando o ouro |
|
20 |
Materiais |
FR4, HTG, Teflon, Rogers, cerâmica, alumínio, base de cobre |
Aplicação:
A placa de circuitos impressos (PCB) foi amplamente utilizada em quase todas as indústrias da alta tecnologia, tais como o elecronics, equipamentos médicos, sistemas etc. do diodo emissor de luz, dos communicaitons, da segurança, do automóvel e do vedio.
Nosso coopere com muitos outros clientes estrangeiros, nossa exportação dos produtos ao globo, como países de América, de Canadá, de Europa, Ásia Oriental, Índia, África, etc.
Conjunto do PWB:
Nós igualmente fornecemos a tecnologia do conjunto do PWB, tal como 1 a 30 camadas, ROHS complacente, UL-listado, linha ténue um minuto de 0,07 milímetros, um minuto de Microvia 0.2mm, vias cegos & os vias enterrados, superfície como a lata química, prata, ouro, HASL sem chumbo, para a tensão viva: cobre de 3 onças. Material especial: Albased, Rogers, FR4, FR4 HTG, CEM-1, SMD-estêncis, A.O.I (inspeção óptica automática), raio X (controle interno) do desalinhamento da camada, controle da impedância com testprotocol.
