pcb dupla face

  • Elevada precisão pcb dupla face fornecedores
  • Elevada precisão pcb dupla face fornecedores





Introdução


Os meios da placa de circuito tomado partido do dobro têm um cobre frente e verso, e os furos metalizados, que seja cobre frente e verso, e o cobre são furos para dentro

Ambos os lados têm a placa de fiação dobro, mas para usar o fio em ambos os lados. Ambos os lados devem estar na sala com conexões elétricas apropriadas. A “ponte” entre este circuito chamou vias. Guie o furo no PWB, metal enchido ou revestido com os furos, que podem ser conectados aos condutores em ambos os lados. Porque a área do duplo-painel duas vezes tão grande do que o único painel, painel dobro para resolver a fiação do único-painel desconcertada devido à dificuldade (pode ser girado para o outro lado do furo), ele é mais apropriada para o uso em mais complexo do que o circuito do único-painel.





Vantagens


Comparado com a único-placa: prender conveniente, fiação simples, trabalho-intensiva menor, linha comprimento mais curto.





Etapas dobro do projeto da placa de circuito



     1. Prepare diagramas esquemáticos do circuito

     2. Crie um arquivo novo e uma biblioteca componente carregada do pacote do PWB

     3, a comissão de planeamento

     4, na tabela de rede e nos componentes

     5, componentes da disposição automática

     6, ajuste da disposição

     7, a análise da densidade da rede

     8, prendendo as regras ajustadas

     9, roteamento automático

     10, ajustam manualmente a fiação

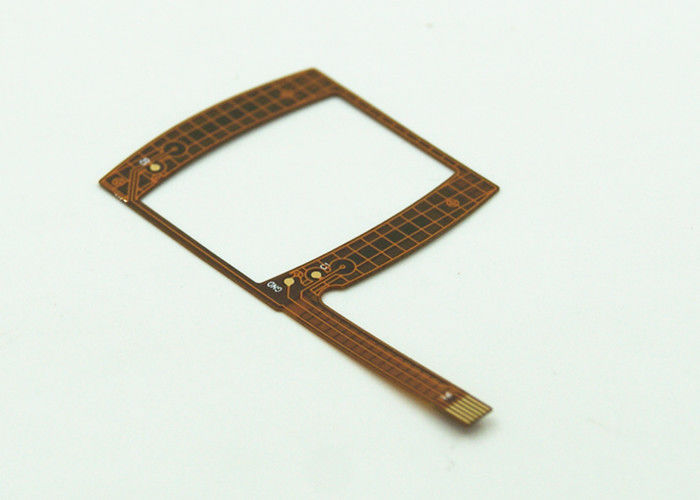

O dobro tomou partido placas de circuito impresso flexíveis do PWB do reforço do PI do chapeamento de ouro

Double Sided PCB Flexible Printed Circuit Boards with Gold Plating PI Reinforcement
Double Sided PCB Flexible Printed Circuit Boards with Gold Plating PI Reinforcement

Imagem Grande :  O dobro tomou partido placas de circuito impresso flexíveis do PWB do reforço do PI do chapeamento de ouro

Detalhes do produto:

Lugar de origem: China
Marca: LT
Certificação: ISO 9001:2008, UL

Condições de Pagamento e Envio:

Quantidade de ordem mínima: nenhum MOQ
Preço: USD
Termos de pagamento: T / T, Western Union, Paypal
Descrição de produto detalhada
Material: polymide Chapeamento de superfície: ENIG
camada: 2 camadas Espessura: 0.15mm
Espessura de cobre: 1oz reforço: polymide
Destacar:

PWB flexível

,

costume do PWB

O dobro tomou partido placas de circuito impresso flexíveis do PWB do reforço do PI do chapeamento de ouro

Artigo

Descrição Comum Especial
1 NÃO Da camada 1--6
2 TAMANHO TERMINADO DA PLACA (MAX) 250*500mm APROVAÇÃO
3 TAMANHO TERMINADO DA PLACA (MINUTO) 10*15mm APROVAÇÃO
4 ESPESSURA DA PLACA (MAX) 0,016" (0.4mm) APROVAÇÃO
5 ESPESSURA DA PLACA (MINUTO) 0,00328" (0,085) APROVAÇÃO
6 ESPESSURA TERMINADA FOLERANCE 0.085mm≦Board Thickness<0.4mm da PLACA ±2mil (±0.05mm) APROVAÇÃO
7 DIÂMETRO DE FURO DA BROCA (MAX) 0,236" (6.0mm) APROVAÇÃO
8 DIÂMETRO DE FURO DA BROCA (MINUTO) 0,010" (0.25mm) APROVAÇÃO
9 Para a broca da máquina TERMINADA ATRAVÉS do DIÂMETRO (MINUTO) 0,008" (0.2mm) APROVAÇÃO
10 ESPESSURA EXTERIOR DO COBRE DA BASE DA CAMADA (MINUTO) 1/2OZ (0.01778mm) APROVAÇÃO
11 ESPESSURA EXTERIOR DO COBRE DA BASE DA CAMADA (MAX) 1OZ (0.0355mm) APROVAÇÃO
12 ESPESSURA DIELÉCTRICA DA CAMADA INTERNA (MINUTO) 0,0127mm (1/2mil) APROVAÇÃO
13 ESPESSURA DIELÉCTRICA DA CAMADA INTERNA (MAX) 0.0254mm (1mil) APROVAÇÃO
14 BASE.MATERIAL PI (260℃ TG) APROVAÇÃO
15 TOLERÂNCIA DO DIÂMETRO DE FURO (PTH) ±2mil (±0.05mm) ±1.5mil
16 TOLERÂNCIA DO DIÂMETRO DE FURO (NPTH) ±1mil (±0.025mm) ±1.5mil
17 TOLERÂNCIA DA POSIÇÃO DO FURO (COMPARADA COM OS DADOS DO CAD) ±3mil (±0.076mm) APROVAÇÃO
18 ESPESSURA DO COBRE DO FURO DE PTH ≧0.5mil (≧0.0125mm) APROVAÇÃO
19 LINHA WIDTH/SPACING DO PROJETO DA ALGA (MINUTO) (0.1016mm/0.1016mm) 2.5mil/2.5mil (0.0635mm/0.06 35mm) lado Multilayer do dobro 4mil/4mil, única camada 0.5OZ APROVAÇÃO
20 TOLERÂNCIA APÓS GRAVAR ≦±20% (terra comum) ±10% para a impedância
21 IMAGEM À TOLERÂNCIA DA IMAGEM (MINUTO) ±5mil (±0.127mm) ±4mil ±3mil (0.076mm)
22 IMAGEM PARA AFIAR A TOLERÂNCIA (MINUTO) ±4mil (±0.1mm) APROVAÇÃO
23 MÁSCARA REGISTARTION DA LEGENDA (MINUTO) ±6mil (±0.15mm) APROVAÇÃO
24 SOLDERMASK REGISTARTION (MINUTO) ±6mil (±0.15mm) APROVAÇÃO
25 ESPESSURA DE SOLDERMASK (MINUTO) 10UM APROVAÇÃO
26 CVL REFISTRATION (MINUTO) 8mil (4mil) APROVAÇÃO
27 Pressão de CVLL e quantidade da colagem (MINUTO) 5.6mil (2.4mil) APROVAÇÃO
28 ESPESSURA DA LIGAÇÃO DA LATA DA SOLDA NO DEDO OU NA ALMOFADA. (MAX) (MINUTO) E ESPESSURA DE TOLEARANCE (1.0mil) (0.1mil) ±0.30mil ±0.15mil
29 ESPESSURA DO NÍQUEL DO DEDO DO OURO (MAX) 200u " ±100u” APROVAÇÃO
30 ESPESSURA DA SOLDA NAS ALMOFADAS (HAL) (MINUTO) 0.1mil APROVAÇÃO
31 ESPESSURA DO NÍQUEL PARA O NÍQUEL ELECTROLESS E O OURO DE INMERSION (MEASLRED NO PONTO) DE MINTMUM (MAX) 200u " ±50u” /1-4u” APROVAÇÃO
32 ESPESSURA DA SOLDA NAS ALMOFADAS (HAL) (MAX) 1.2mil APROVAÇÃO
33 SOLDERTHICKNESS NAS ALMOFADAS (HAL) (MINUTO) 0.1mil APROVAÇÃO
34 TOLERÂNCIA DO DIÂMETRO DO FURO DE PERFURAÇÃO (MIN-MAX) 0.5-6.0mm±0.05mm APROVAÇÃO
35 A TOLERÂNCIA DO ADESIVO DE PASTEING E MAIS DURO ±0.20mm ±0.10mil
36 PERFURAR MORRE TOLERÂNCIA da DIMENSÃO (BORDA A AFIAR) (STEELDIE) de aço morra ±4mil (±0.1mm) ±2mil
37 PERFURAR MORRE TOLERÂNCIA da DIMENSÃO (FURO A AFIAR) (STEELDIE) de aço morra ±4mil (±0.1mm) ±2mil
38 PERFURAR MORRE TOLERÂNCIA da DIMENSÃO (FURO A AFIAR) o corte (STEELDIE) morre ±8mil (±0.2mm)

±6mil

O dobro tomou partido o circuito flexível (FPC) consiste em material folheado de cobre frente e verso com os filmes da tampa superior e inferior (PI ou óleo do verde/amarelo, tinta do carbono, etc.). Dois

as camadas condutoras com uma camada de isolamento no meio, mais o conver mergulham na camada exterior. Os filmes da tampa pre-são distribuídos ao cobre do acesso da utilização de ambos os lados chapeado completamente

furos (PTH).

O dobro tomou partido placas de circuito impresso flexíveis do PWB do reforço do PI do chapeamento de ouro

O dobro tomou partido placas de circuito impresso flexíveis do PWB do reforço do PI do chapeamento de ouro
