Introdução
Os meios da placa de circuito tomado partido do dobro têm um cobre frente e verso, e os furos metalizados, que seja cobre frente e verso, e o cobre são furos para dentro
Ambos os lados têm a placa de fiação dobro, mas para usar o fio em ambos os lados. Ambos os lados devem estar na sala com conexões elétricas apropriadas. A “ponte” entre este circuito chamou vias. Guie o furo no PWB, metal enchido ou revestido com os furos, que podem ser conectados aos condutores em ambos os lados. Porque a área do duplo-painel duas vezes tão grande do que o único painel, painel dobro para resolver a fiação do único-painel desconcertada devido à dificuldade (pode ser girado para o outro lado do furo), ele é mais apropriada para o uso em mais complexo do que o circuito do único-painel.
Vantagens
Comparado com a único-placa: prender conveniente, fiação simples, trabalho-intensiva menor, linha comprimento mais curto.
Etapas dobro do projeto da placa de circuito
1. Prepare diagramas esquemáticos do circuito
2. Crie um arquivo novo e uma biblioteca componente carregada do pacote do PWB
3, a comissão de planeamento
4, na tabela de rede e nos componentes
5, componentes da disposição automática
6, ajuste da disposição
7, a análise da densidade da rede
8, prendendo as regras ajustadas
9, roteamento automático
10, ajustam manualmente a fiação
Detalhes do produto:
Condições de Pagamento e Envio:
|
| Realçar: | protótipos rápidos do PWB da volta,o dobro tomou partido placa de circuito impresso |
||
|---|---|---|---|

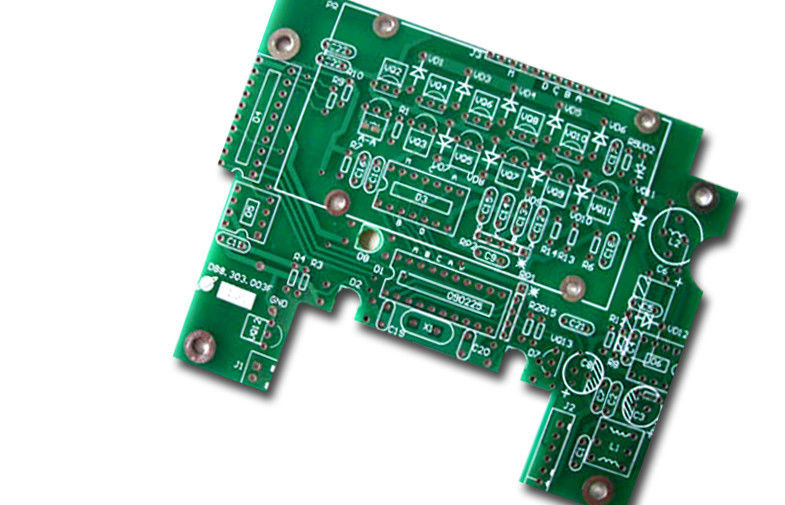

Dobre a fabricação tomada partido do PWB, material do PWB FR4 com revestimento de ENIG do ouro da imersão
> Marca: PWB do leste
> Material: FR4
> Contagem da camada: 4 camadas
> Espessura da placa: 1,6 milímetros
> Espessura de cobre: 1OZ
> Revestimento de superfície: HASL
> Máscara da solda: Verde (top&bot)
> Silkscreen: Tela branca (top&bot)
> Broca/almofada mínimas: 0.3mm/0.5mm
> Outro:
> Certificação: UL, RoHS, ISO9001,
ISO14001, TS16949
Exigências e incluir dos serviços:
•Serviços do projeto, os técnicos e os consultivos
•Único e dobro tomado partido (NPTH e PTH)
•Multlayers
•Solda quente da lata/ligação
•Ligação - livre - RoHS
•Imersão do ouro ou da prata
•Dedos do ouro
•Cobre, lata ou prata galvanizada
•Estêncis de SMT
•Máscara de Peelable
•Fonte da estratificação do painel do PWB
•Estratificação sensível à luz do filme
•Teste elétrico
•V marcando
•Serviço do protótipo do orçamento
•Externalização internacional
•UL Certication
•Certificação da conformidade do QA
•Certificação da medida da espessura do chapeamento do especialista
Aplicação principal:
> Indústria de segurança:
sistema inteligente da construção, intercomunicador video, DVR, câmera de rede, etc.
> Dispositivo de comunicação:
Dispositivo de CDMA, painel de comando, rede do acesso e facilidade de transmissão de faixa larga, etc.
> Equipamento elétrico:
equipamento de monitoração do poder, poder que despacham o equipamento, fonte de alimentação de alta freqüência do interruptor, etc.
> Equipamento de rede:
Servidor de rede, router, VDSL, etc.
> Material informático:
Computador de controle, cartão-matriz do computador, etc. industriais
> Instrumento médico:
Instrumento (MRI), CT, cor Doppler, monitores, etc. da ressonância magnética nuclear.
> Tecnologia pioneiro:
o espaço aéreo, míssil, radar e outros produtos militares
> Produtos electrónicos de consumo:
Câmara digital, MP3, carro eletrônico
Capacidade do PWB
| NÃO | ARTIGO | Capacidades técnicas |
| 1 | Camadas | 1-28 camadas |
| 2 | Materiais | FR4, Olá!-TG, Rogers, FPC, alumínio |
| 3 | Espessura da placa | 0.2-5.0mm |
| 4 | Espessura de cobre terminada | 1/2 ONÇA, 1-5 ONÇA |
| 5 | Linha largura mínima/espaço | 0.1mm (4mil) |
| 6 | Min. Passo de S/M | 0.1mm (4mil) |
| 7 | Tamanho mínimo do furo | 0.2mm (8mil) |
| 8 | Cor da máscara da solda | verde, azul, preto, branco, amarelo, roxo, etc. |
| 9 | Cor do Silkscreen | branco, preto, amarelo |
| 10 | Superfície terminada | HAL (sem chumbo), ouro da imersão, OSP |
| 11 | A outra tecnologia | Dedo do ouro, máscara peelable, Não-através vias cegos/enterrados, do controle da impedância característica, etc. |
| 12 | Teste de confiança | teste de voo da ponta de prova/teste do dispositivo elétrico, teste da impedância, teste do solderability, teste de resistência do furo, etc. |
